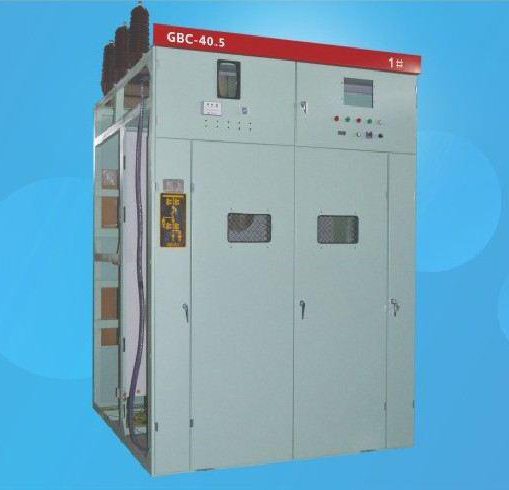

GBC-40.5KV开关柜柜体

更新：2016-07-20 10:47:26 点击：

品牌：
型号：

产品介绍

·用途及工作条件
GBC-40.5KV开关柜柜体交流50Hz单母线系统的户内保护型成套装置，作为接受和分配35KV 的网络电能之用。本型高压开关柜适用于下列工作条件： 1、海拔高度不超过1000米； 2、周围介质温度不高于+40，不低于-5℃； 3、相对湿度不超过85%(+25℃时)； 4、没有导电尘埃及足以腐蚀金属和破坏绝缘的气体的场所； 5、没有爆炸危险的场所； 6、没有剧烈震动和颠波倾斜度不超过5度的场所。

·基本技术参数
序号项目单位技术参数
1 额定电压 kV 3.5
2 最高工作电压 kV 40.5
3 最大额定电流 A 630 1000
4 额定开断电流 kA 8 12.5 16 20
5 额定关合电流(峰值) kA 20 31.5 40 50
6 极限通过电流(峰值) kA 20 31.5 40 50
7 4秒热稳定电流(有效值) kA 8 12.5 16 20
8 外形尺寸(宽×深×高) mm 1800×2000×2500
9 重量(油断路器柜) kg 1600(其中油断路手车重620)
10 动荷重向上 kg 约500
向下 kg 约500
