KYGD-1140V(690V、380V）矿用一般型低压开关柜
1、产品用途 KYGD矿用一般型低压真空开关柜主要用于低沼气矿井的井底车场，总进风道及主要进风巷道，机电峒室作为变电所低压侧的进线、馈出及提升机（低压）电控。 2、使用环境 a.海拔高度不超过1000米（超过1000米绝缘水平要求按GB311.1的规定修正）； b.环境温度：-5℃～+40℃； c.周围相对湿度不大于95%（+25℃时）； d.无瓦斯的煤矿井下； e.无显著摇动和冲击振动的地方； f.能防止滴水的地方； g.水平安装倾斜度不超过15°地方。 3、产品型号含义 3.1产品型式 开关柜为矿用一般型，标志为“KY”。 4、主要技术参数 a.额定电压：1140V、660V b.额定电流：100A、150A、200A、315A、400A、500A、630A、800A、1250A、1600A c.额定频率：50Hz d.额定短路通断能力：1140V：12.5KA e.一次极限通断能力：1140V：25KA f.外壳防护等级：IP21 5、主要技术性能 开关柜主要技术性能符合GB12173矿用一般型电气设备的各项规定，电气间隙、爬电距离及耐湿热性均符合GB3836.1 3-2000的规定。配电柜由22个不同线路方案组成。可以灵活组合，主要元件均为国内新技术产品和引进技术生产的产品，具有分断能力强，安全可靠，适合煤矿井下额定电压1140V、660V供电系统的要求。 根据用户需要可供应CKZ系列真空式断路器、WCW1万能式断路器、WCWM1塑壳式断路器及CKJ系列真空接触器。另外该开关柜选用了矿用馈电开关专用的ZLDB-3X（T）型智能中文显示综合保护器，它采用了先进的微处理与红外遥控技术，高精度数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。能实现总开关保护和分开关选择性漏电保护、漏电闭锁、过载短路、三相不平衡、欠压等多种保护功能。 同时具有通信接口与控制系统联接，根据用户需要可配备RS-485通信接口。 6、电气原理：由电气原理图一知电源变压器一次接断路器一次侧1140V或660V，二次36V，220V，40V分别做为综合保护器和断路器电源。 过流电路保护信号由电流电压变换器（TA1~3）提供过流信号（一次额定电流/二次为5V）漏电保护为外加直流型，交流50V接入综合变换器5、6端子，再经整流后其中一项接地，另一项经取样电阻——端子12——电抗器BL2,BL1——经三相电抗器SK接入电网。如果任一相电网对地有漏电，则漏电电阻越小则漏电检测电流越大，在取样电阻上压降越大，当大到漏电动作整定值时则保护就动作。 7、产品结构 前门上方为仪表室，中间为隔离开关，下方为断路器室及电缆进出线。（见图一） 8、安装与使用 配电柜在安装前，首先应检查包装是否完整无损，电器元件是否遭到破坏或松动，并检查随机文件，配电柜是否与图纸一致；安装位置选定后，必须检查按图纸上的技术数据，容量大小是否与负荷相配，并根据实际的整定范围给以调整；配电柜为前操作，柜后应留有800mm以上的维护通道。
1、产品用途 KYGD矿用一般型低压真空开关柜主要用于低沼气矿井的井底车场，总进风道及主要进风巷道，机电峒室作为变电所低压侧的进线、馈出及提升机（低压）电控。
2、使用环境 a.海拔高度不超过1000米（超过1000米绝缘水平要求按GB311.1的规定修正）； b.环境温度：-5℃～+40℃； c.周围相对湿度不大于95%（+25℃时）； d.无瓦斯的煤矿井下； e.无显著摇动和冲击振动的地方； f.能防止滴水的地方； g.水平安装倾斜度不超过15°地方。

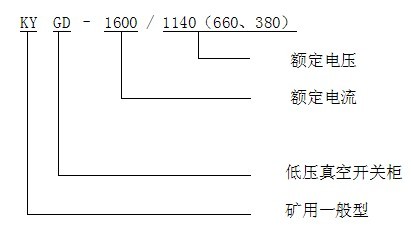

3、产品型号含义 3.1产品型式 开关柜为矿用一般型，标志为“KY”。
4、主要技术参数 a.额定电压：1140V、660V b.额定电流：100A、150A、200A、315A、400A、500A、630A、800A、1250A、1600A c.额定频率：50Hz d.额定短路通断能力：1140V：12.5KA e.一次极限通断能力：1140V：25KA f.外壳防护等级：IP21
5、主要技术性能 开关柜主要技术性能符合GB12173矿用一般型电气设备的各项规定，电气间隙、爬电距离及耐湿热性均符合GB3836.1 3-2000的规定。配电柜由22个不同线路方案组成。可以灵活组合，主要元件均为国内新技术产品和引进技术生产的产品，具有分断能力强，安全可靠，适合煤矿井下额定电压1140V、660V供电系统的要求。 根据用户需要可供应CKZ系列真空式断路器、WCW1万能式断路器、WCWM1塑壳式断路器及CKJ系列真空接触器。另外该开关柜选用了矿用馈电开关专用的ZLDB-3X（T）型智能中文显示综合保护器，它采用了先进的微处理与红外遥控技术，高精度数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。能实现总开关保护和分开关选择性漏电保护、漏电闭锁、过载短路、三相不平衡、欠压等多种保护功能。 同时具有通信接口与控制系统联接，根据用户需要可配备RS-485通信接口。
6、电气原理：由电气原理图一知电源变压器一次接断路器一次侧1140V或660V，二次36V，220V，40V分别做为综合保护器和断路器电源。 过流电路保护信号由电流电压变换器（TA1~3）提供过流信号（一次额定电流/二次为5V）漏电保护为外加直流型，交流50V接入综合变换器5、6端子，再经整流后其中一项接地，另一项经取样电阻——端子12——电抗器BL2,BL1——经三相电抗器SK接入电网。如果任一相电网对地有漏电，则漏电电阻越小则漏电检测电流越大，在取样电阻上压降越大，当大到漏电动作整定值时则保护就动作。

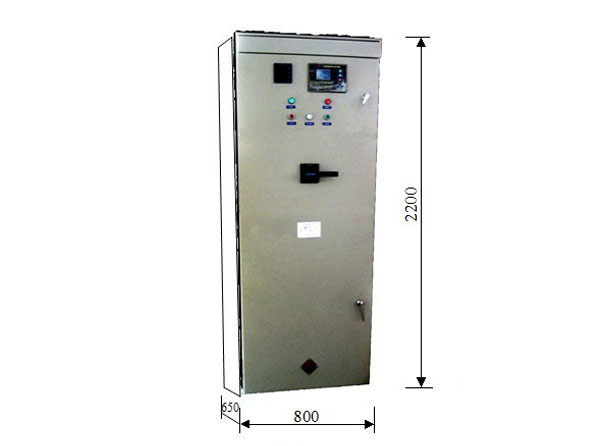

7、产品结构 前门上方为仪表室，中间为隔离开关，下方为断路器室及电缆进出线。（见图一） 8、安装与使用 配电柜在安装前，首先应检查包装是否完整无损，电器元件是否遭到破坏或松动，并检查随机文件，配电柜是否与图纸一致；安装位置选定后，必须检查按图纸上的技术数据，容量大小是否与负荷相配，并根据实际的整定范围给以调整；配电柜为前操作，柜后应留有800mm以上的维护通道。
