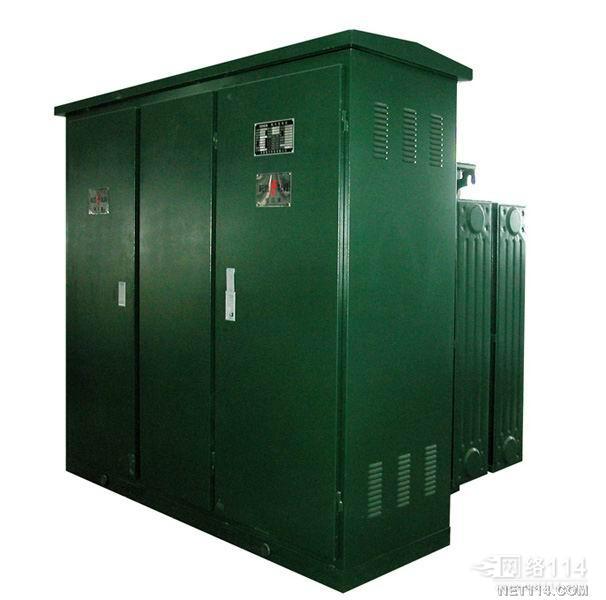

ZGS11.ZGS13美式变电站，该产品作为电缆化配电网中重要的供电单元，集高压控制、保护、变电，以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。 该产品将高压负荷开关、高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及双电源型供电方式。为了使此种产品更适合于我国电网的实际要求，本公司又推出了插拔型干式熔断器，熔丝的熔断不影响变压器油的性能。根据低压馈出要求的复杂程度，NJYB27型产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。

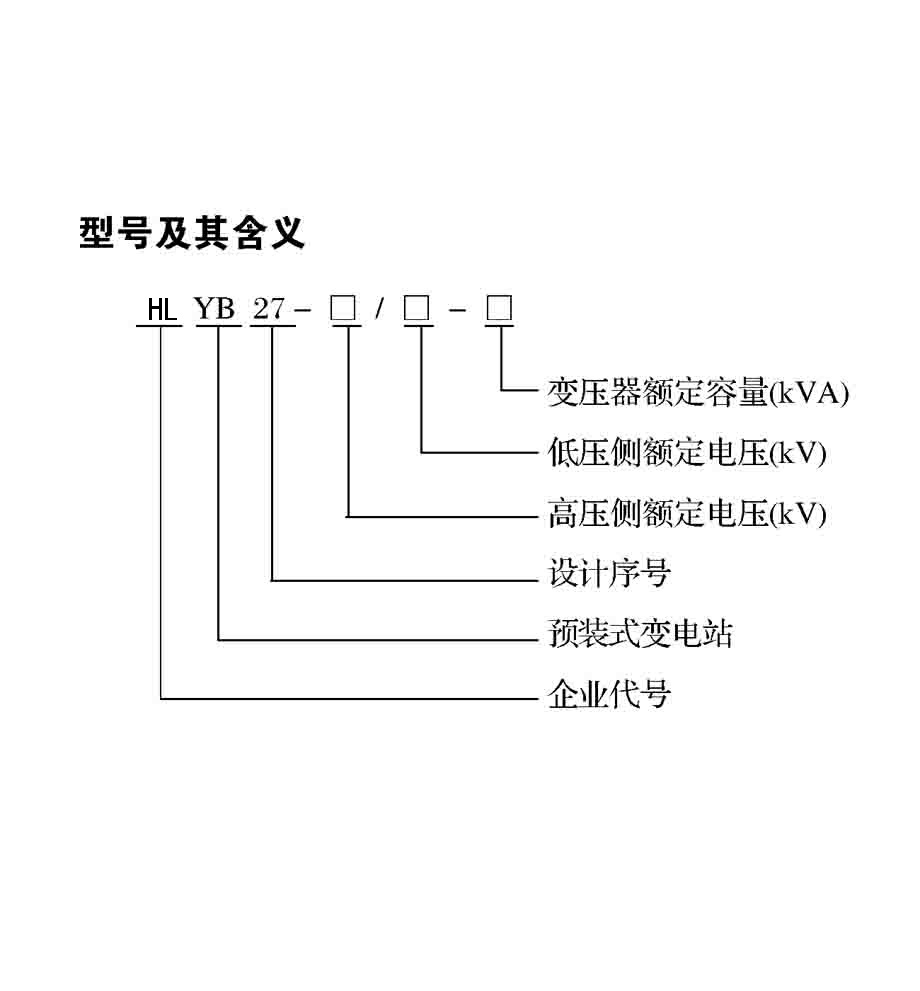

1型号及其含义
2使用环境
环境温度：最高气温+40℃，最低气温-30℃；
海拔：≤1000m；
风速：相当34m/s（不大于700Pa）；
温度：日相对湿度平均值不大于95%，
月平均湿度平均值不大于95%；
防震：水平加速不大于0.4m/S2，垂直加速度不大于0.15m/S2；
安装地点倾斜度：不大于3°；
安装环境：周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈震动；
订货本产品超出上述条件的规定时，可与本公司协商。

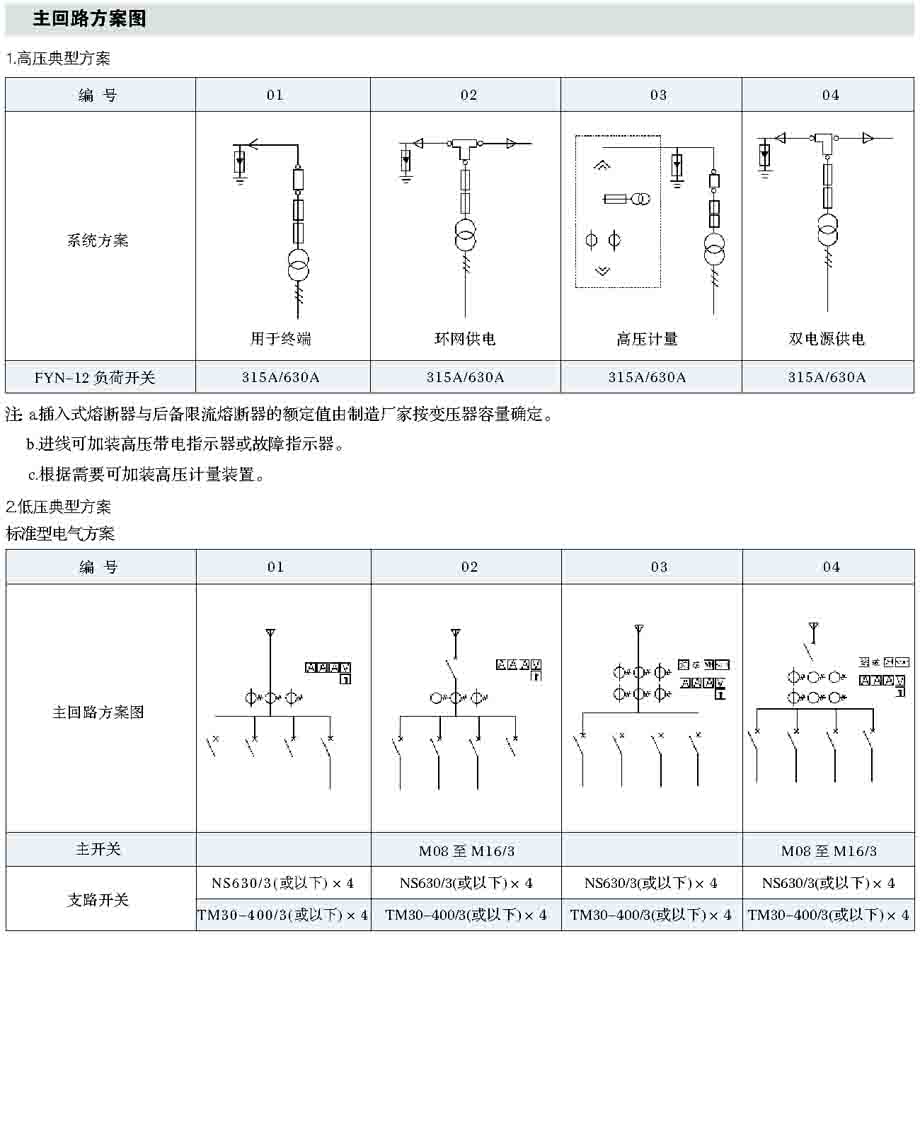

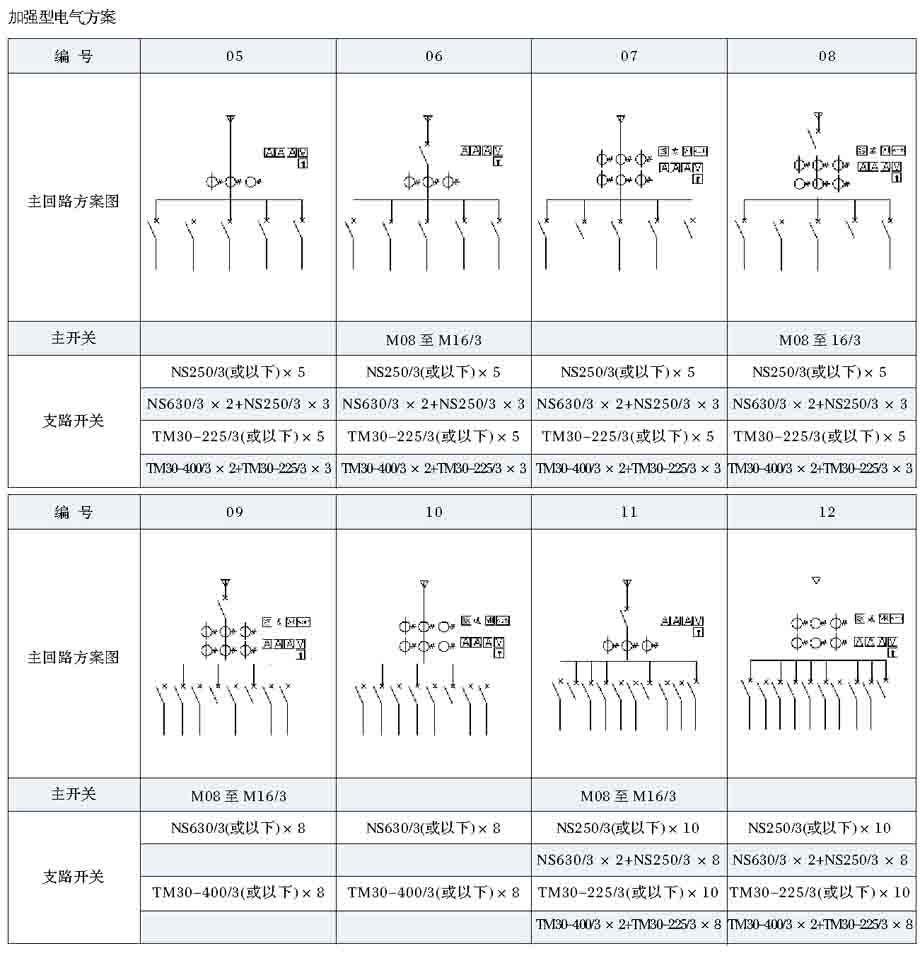

3主回路方案图
4外形尺寸图

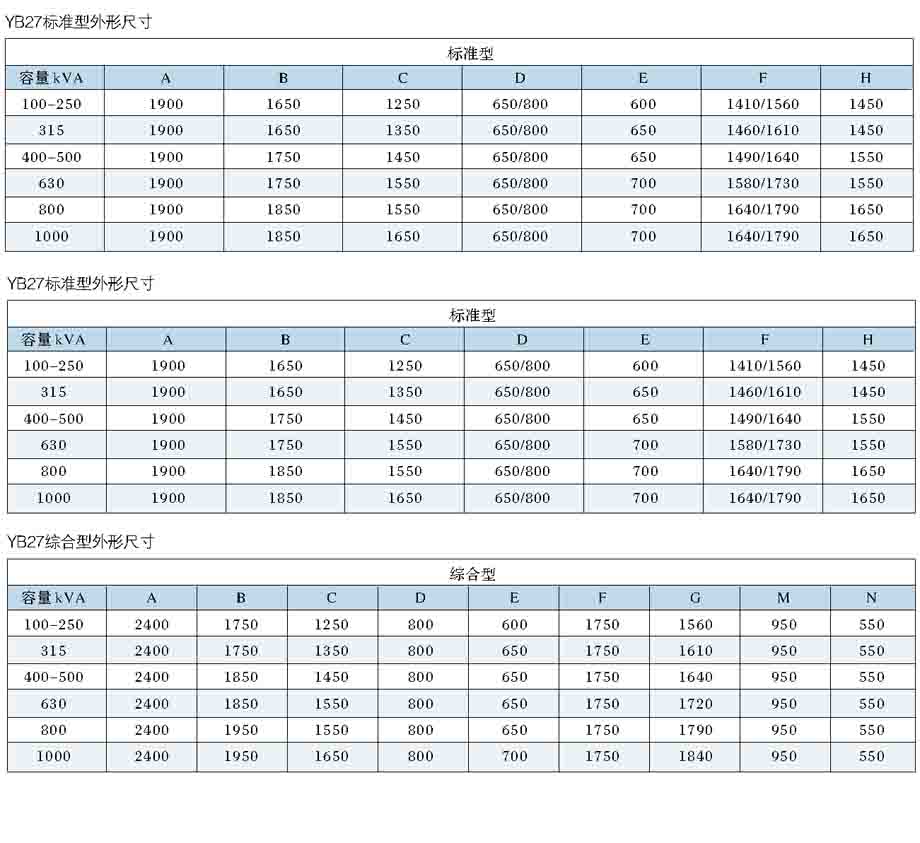

5YB27标准型外形尺寸

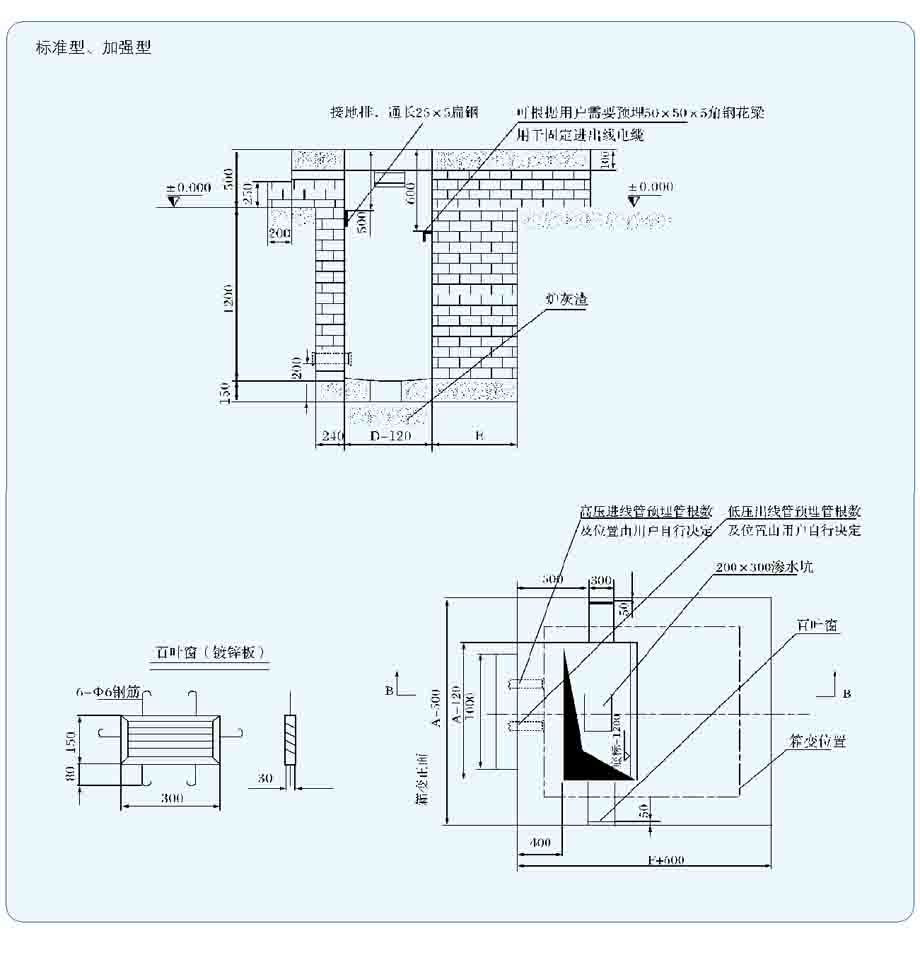

6标准型、加强型图
7标准型、加强型基础施工要求
基础施力要求100kPa以上。
基础设在地势较高处，四周向外排水，采用红砖水泥浆砌筑，内外墙壁用1:2水泥砂浆抹20mm厚，掺3%防水剂。
电缆室底面需向集水管侧略有倾斜，以免积水。
百叶窗里侧加焊150×300的钢板网（10×20）菱形眼，百叶窗外框焊筋爪埋入墙内。
基础施工应符合JGJ16-83《建筑电气设计技术规程》有关规定。
接地干线及接地极的做法仍按常规作，接地干线从电缆沟引出后可沿环网柜四周布置，也可从一方延伸布置接地极，接地电阻要求≤4Ω。
图中尺寸为推荐值。
为进线方便用户可根据现场实际情况在三个或四个方向设备电缆井。

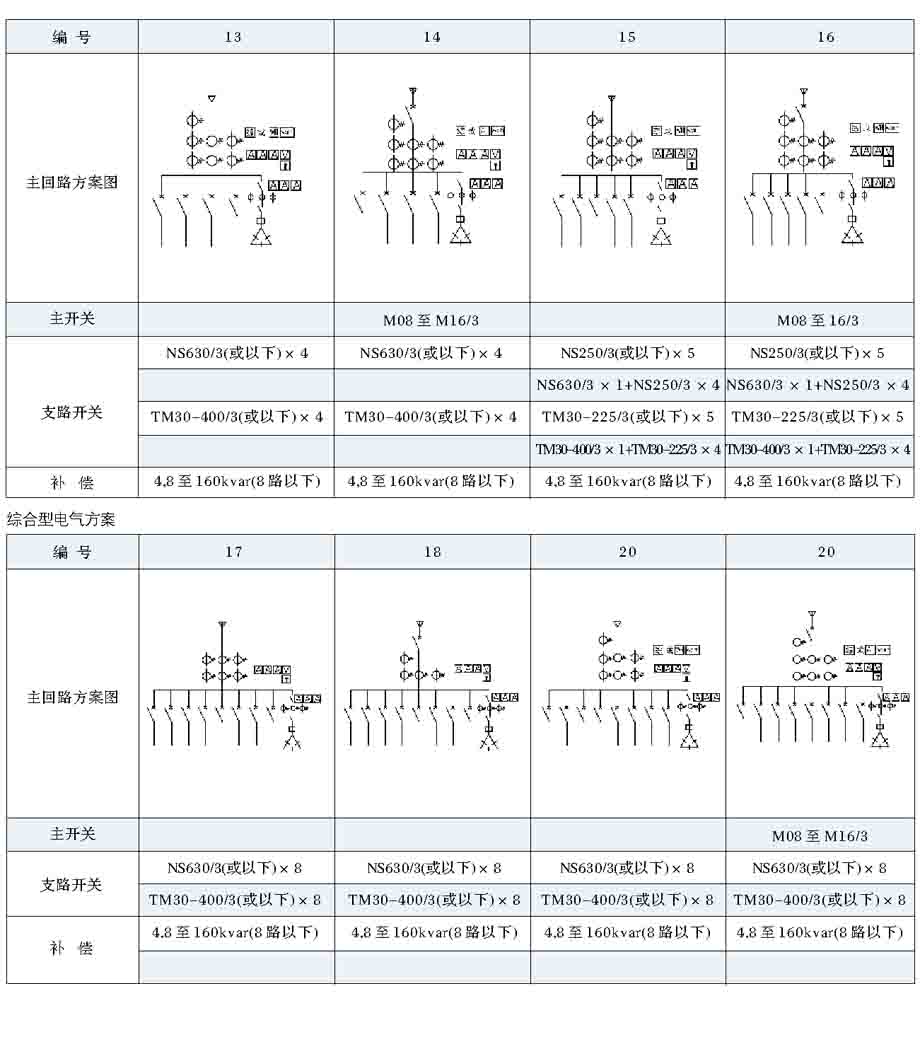

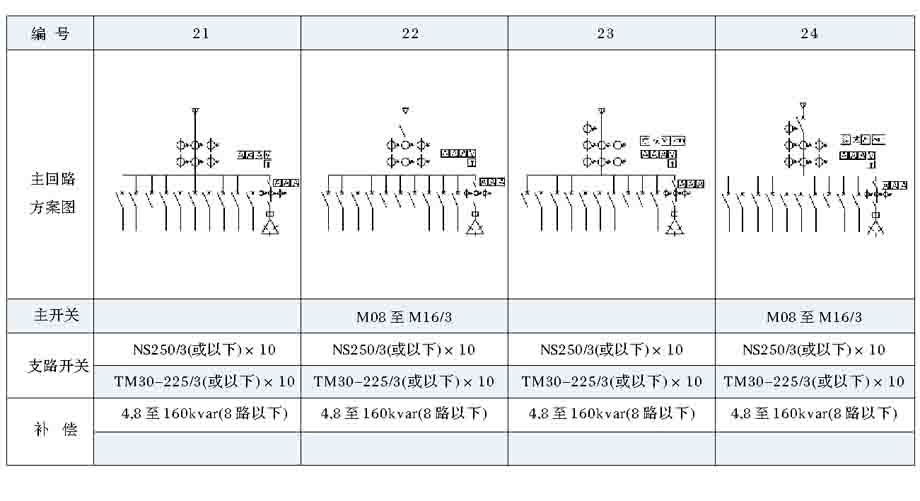

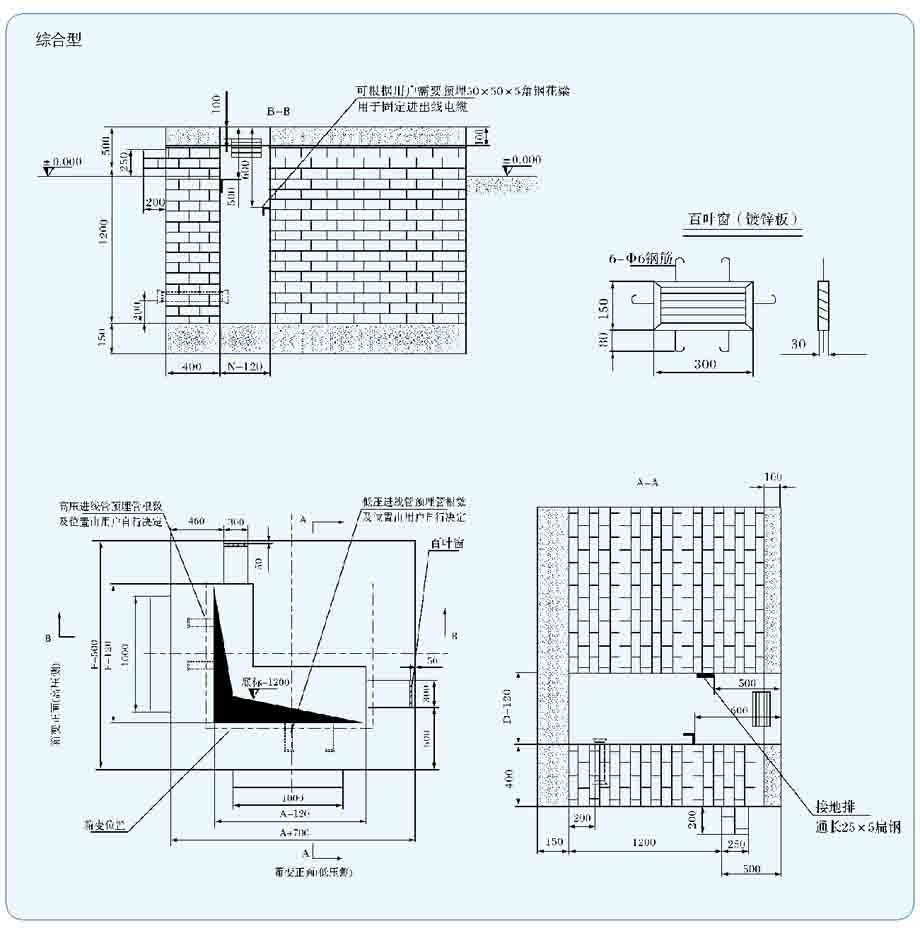

8综合型图
9综合型基础施工要求
底板在原土层上，如果不是原土层，应采取措施以夯实原土层。
10订货须知
用户如订货需要提供以下资料：
1.型号、容量、数量、颜色。
2.是标准产品，还是非标准产品（凡不符合耐吉电气提供的高、低压电气方案图的产品，均视为非标产品）。
3.变压器性能型号，联结组别，分接范围
4.环网或终端，采用电缆头种类，进线电缆型号截面，是否带避雷器，是否带故障指示器和带电指示器。
5.低压方案号，低压断路器型号、规格。要求如为低压计量，是否为单独密封，低压互感器型号和精度要求，有功表、无功表、无功表或综合测试仪、电子表型号规格要求。
