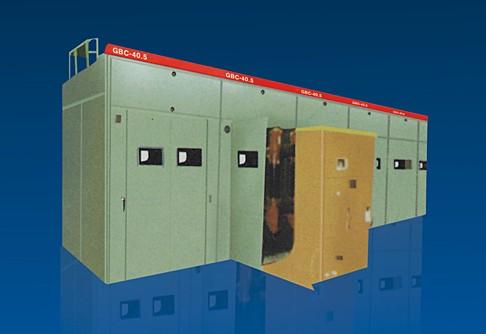

GBC-40.5kV手车式高压开关柜

更新：2016-07-14 16:55:44 点击：

品牌：
型号：

产品介绍

型号含义

用途及工作条件

GCB-40.5开关柜执行GB3906-91《3~35KV交流金属封闭开关设备》国家标准，该标准参照IEC-298号出版物。
高压柜所装配的一次元件包括少油断路器(或真空断路器、六氟化硫断路器)，操动机构，电流互感器，电压互感器，熔断器，避雷器，电力变压器等。在本产品的装置条件下，仍满足自产品的技性能。

结构说明
本开关柜为手车式结构，采用空气绝缘为主。各相带电体之间及相地之间绝缘距离不小于300mm，只有个别方案的个别部门相间距离不足时才设置极间障。
开关柜主母线采用矩形铝母线水平架空装于柜顶，前后可以观察。联络母线一般采用Φ50X5铝管星三角形布置在柜的下部，特殊情况下，(当电缆进出线兼联络时)，采用交联聚乙烯塑料电缆改制的固体绝缘联络母线。
除柜后可用钢网遮栏外，以便观察外，柜间及柜的两侧，均采用钢板门或封板加以保护。
开关柜基本结构——柜体和手车及联锁装置分述如下：
1、柜体

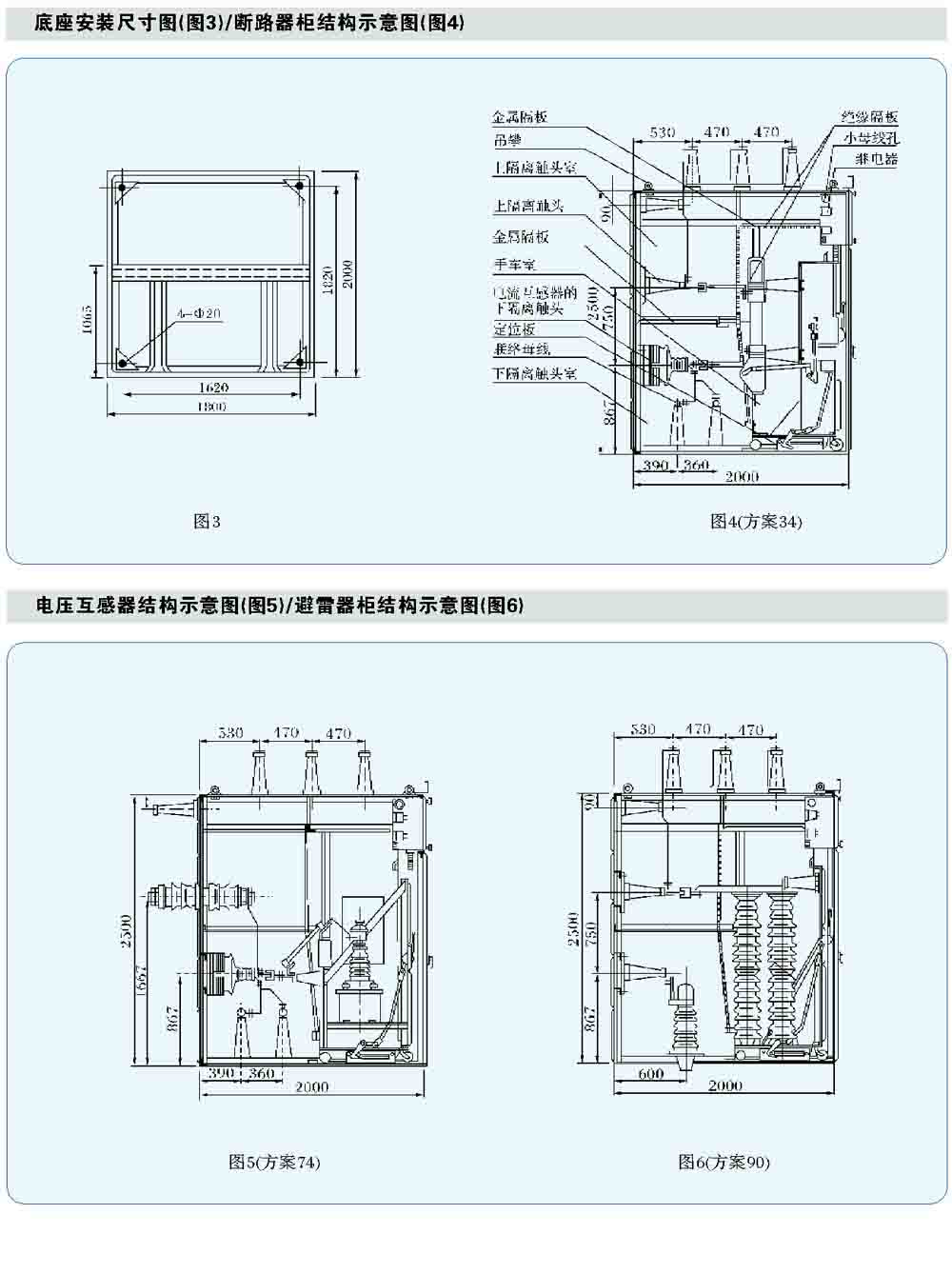

柜体骨架由角钢板弯制焊接而成，分隔成手表室、隔离触头室、电缆头室、继电器室、端子室以及仪表板等，参见图2-图6。
柜前中部为手车室，打开两扇中门，手车可以出入，二扇门上均设有观察窗。二次插头固定在右中门上，在中门上标有手车处于试验位置的标志。左侧小门上装有铭牌和指示柜内一次线路方案标志。门内一般设小室但不装配件，仅所用变柜(101柜)安装供控制所用电用的低压空气开关。右侧之小门，专供安装按钮和控制开关以及需要手动复门的继电器等，该门内是端子室，装置二次接线端子组，端子组上方装有供柜内照明的灯具，下方设有接地螺栓。
柜前上部两扇对开钢板门，门上可安装仪表、指示器等，其有效安装面积为2X(800X450mm)，门内为安装继电器的小室，其有效安装体积为1600×350×260mm；柜间小母线沿小室上部敷设，小母线端子组设于小室的左侧，最多可敷设小母线共15根，其中有两根供合闸之用。
柜后下部为下隔离静触室，当采用电缆进出线时，电缆头亦装于此室下方，具有联络母线的工关柜其联络母线也是经从本室与邻柜进行联络。柜后上部为上隔离静触头室。上、下一次静触头室均可根据需要，装设支柱绝缘子触头座或电流互感器六合，下部最多装设三台。
为保证局部检修的安全，上、下一次静触头之间，手车室与柜顶主母线之间，均设有金属隔板，对于断路器柜，在手车室内侧顶部加设绝缘隔板，以防止断路器喷气造成相间闪络。下隔离触头，与手车室之间也没有绝缘隔板。开关柜尚设有识别装置，方法是：在中门门框械边角钢直柱的下方装有柱销2只，使其与装于手车上的档块配合，以保证同类手车可以互换，不同类型的手车不能准入。
2、手车
手车骨架由角钢及钢板弯制焊接而成，参见图1。根据一次线路方案，共分为断路器，三相和单相电压互感器、避雷器、两种隔离及变压器等七种手车。各种手车的操作面均有金属封板加以保护，上部和下部的保护板上开有观察车内情况的视察窗，中部是操作板，用于装设操作把柄、联锁机构及二次插座等。
手车的底部设有接地触头及车轮等。车的前轮为固定式；后轮为活动式。手车在直线进出时，应将后轮转轴之轴套上的销子插入，使轮子固定于一个方向，柜外运动时，将销子拔出，此时后轮可随手车作360°转向，转弯灵活轻便。
使不同手车不能互换的识别挡块装于车的左侧下方，与柜体的识别柱销配合使用。
对于变压器手车，车上装有一只CJ10-100/3型交流接触器，作为切断所用变压器二次侧负荷之用。该种手车的左侧设有将变压器二次侧电源引进柜体空气开关室的动触片。
3、联锁装置
根据不同的使用要求，开关柜设有机械的或电气的联锁装置，分述如下：
(1)断路器手车的机械联锁装置。断路器的电磁操动机构与定位机构(CS6)装有机械联锁，它能确保在拉动断路器手车时断路器处于分闸状态。
(2)断路器手车和装于别柜的隔离手车的电气联锁装置。为保证断路器手车和隔离手车的操作程序性，在隔离手车上和开关柜柜体上分别装有电磁锁(DS)和行程开关(LX)进行双重电气联锁。该联锁装置保证隔离手车当固定在工作或试验位置时，与其联锁的断路器才能合闸，在两位置之间不能合闸。当两种手车一次均接通，且断路器处于合闸状态，此时隔离手车不能被拉动。
隔离手车与断路器手车的联锁依据主结线的不同而异。可以是一台隔离手车对一台断路器手车联锁；也可以是一台隔离手车同时对二台断路器手车联锁。
(3)所用变压器手车配用的联锁装置。为保证所用变压器手车不能带负荷被拉动，在变压器手车CS6操作机构上装有行程开关(LX)，其接点受CS6操作机构之操作手柄控制，当变压器手车处于合闸状态，若将操作手柄拉动，此时，LX在一次隔离触头未脱离之前先行断开，使装于手车作为切断变压器二次负荷用的交流接触器分断，从而保证了在带负荷下若拉动手车时变压器的二次负荷自动被切聊。
以上种种联锁的电器拉线和要求，使用单位应在二次原理接线图中予以体现。
为便于配电室地面基础的施工，手车进出柜内均采用移动式外轨道装置，当需要操作手车时，将外轨道置于柜前即可；不用时可将其移去。
配电室地面基础槽钢之安装面务必与地面相平，切勿突出。

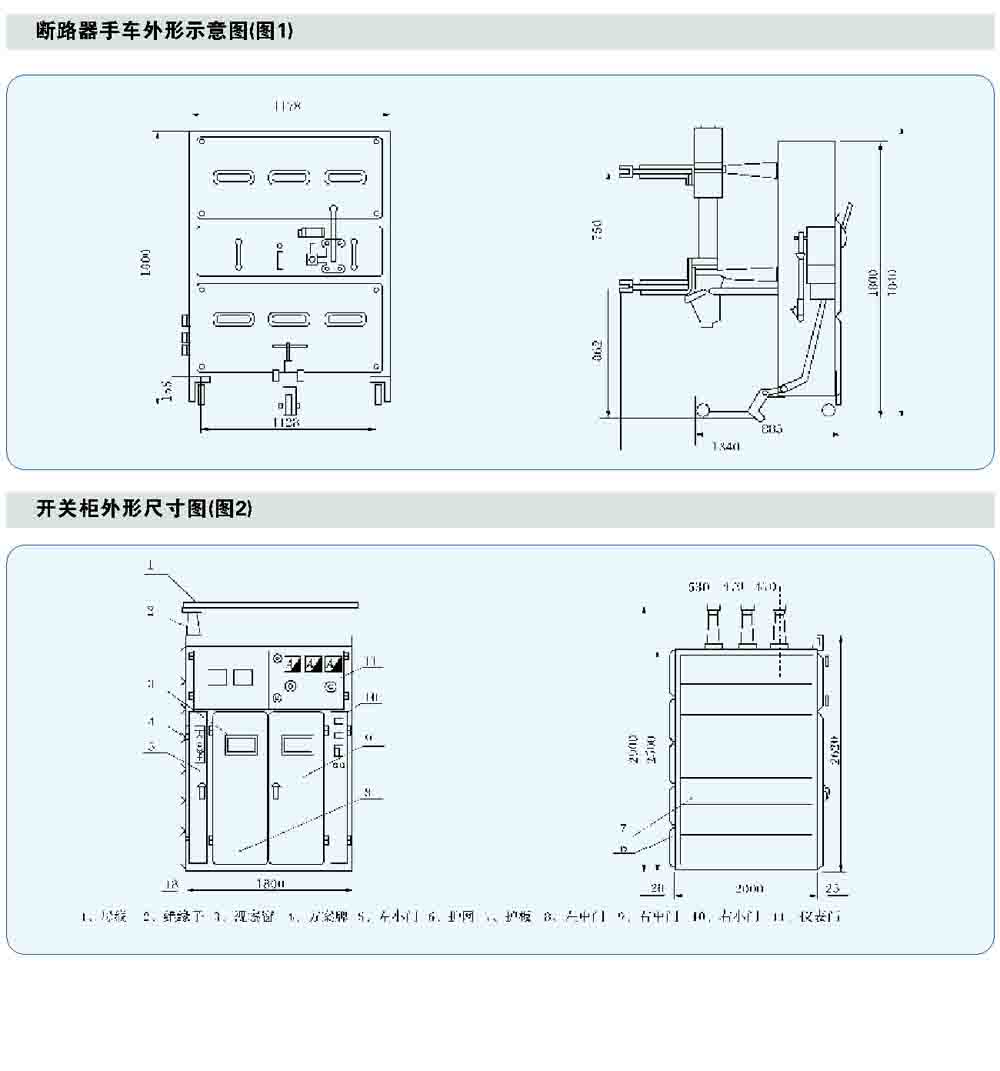

断路器手车外形示意图

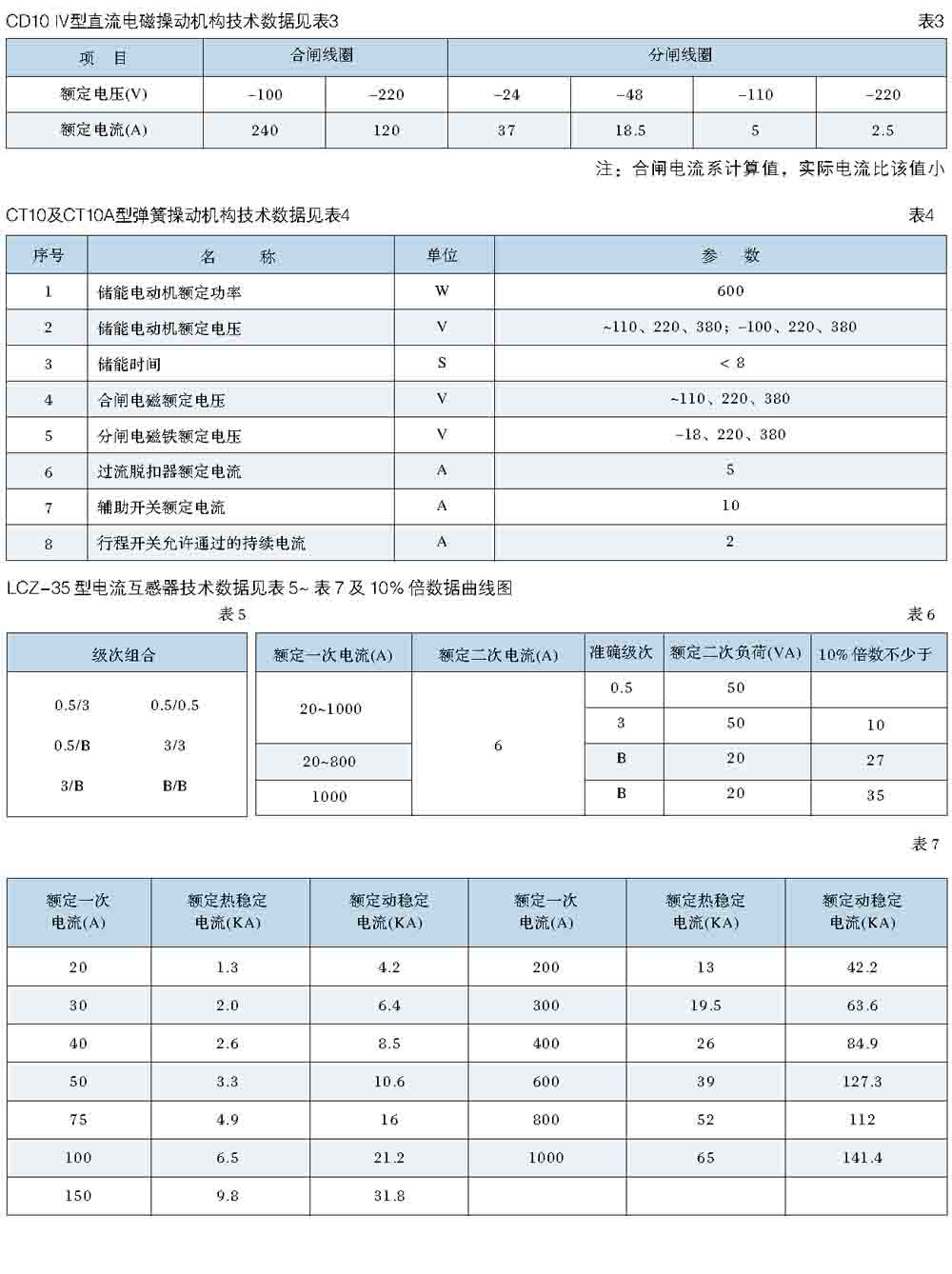

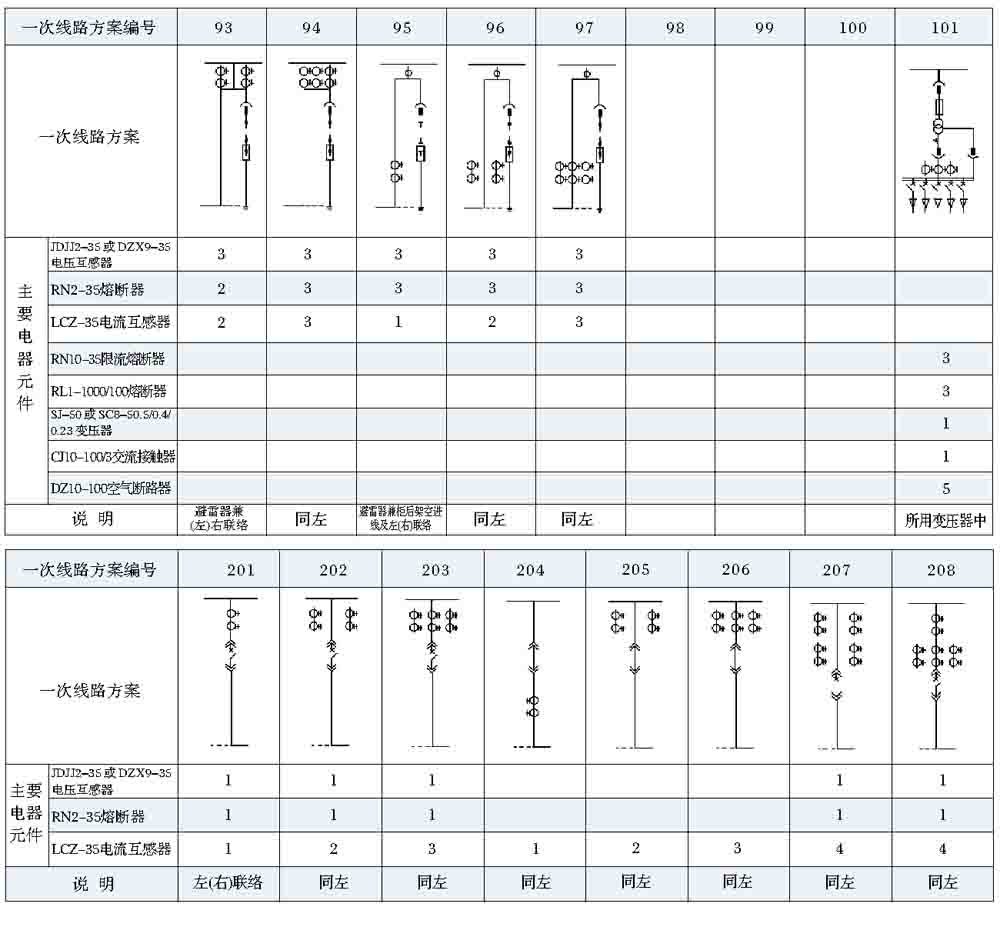

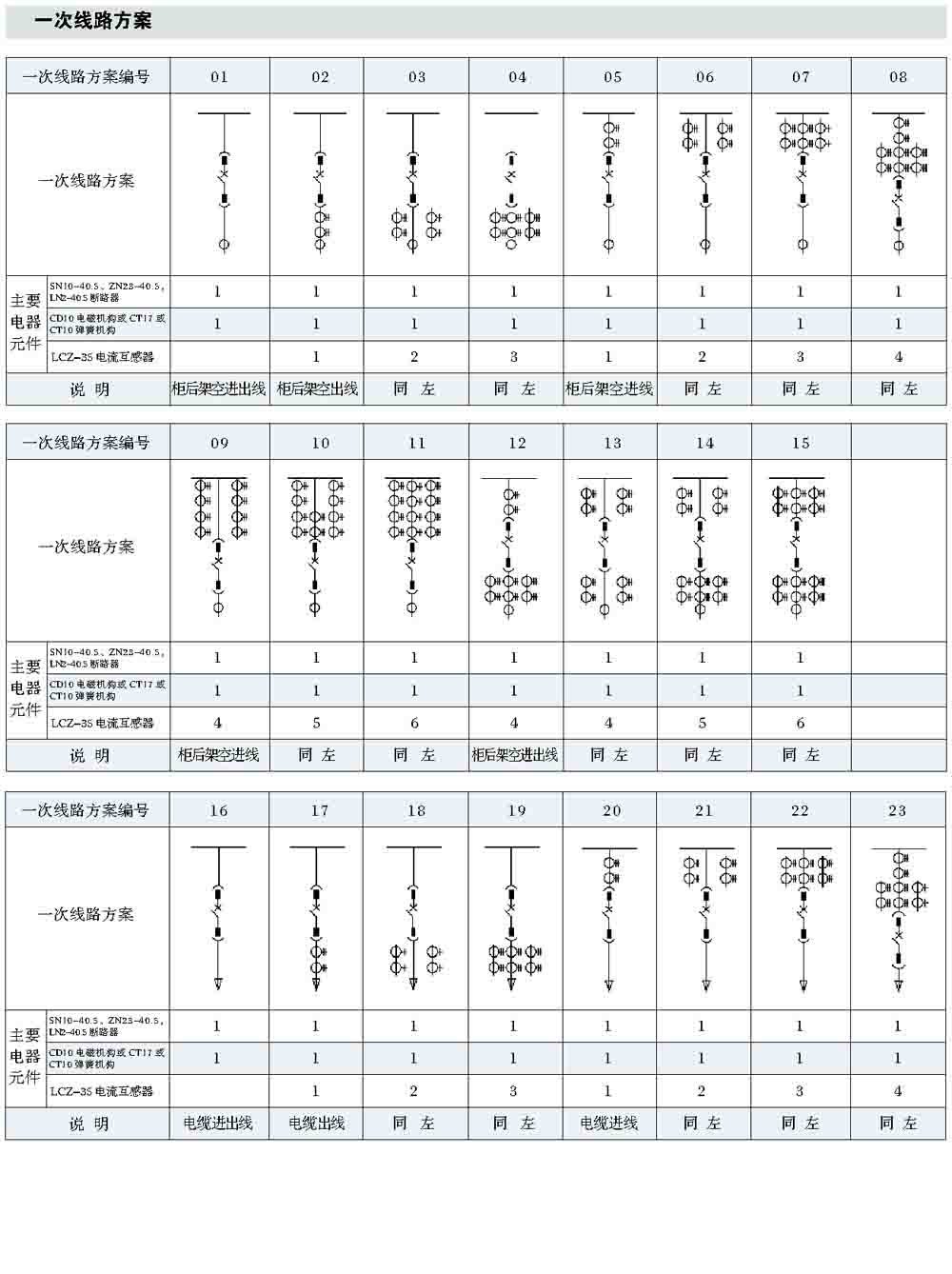

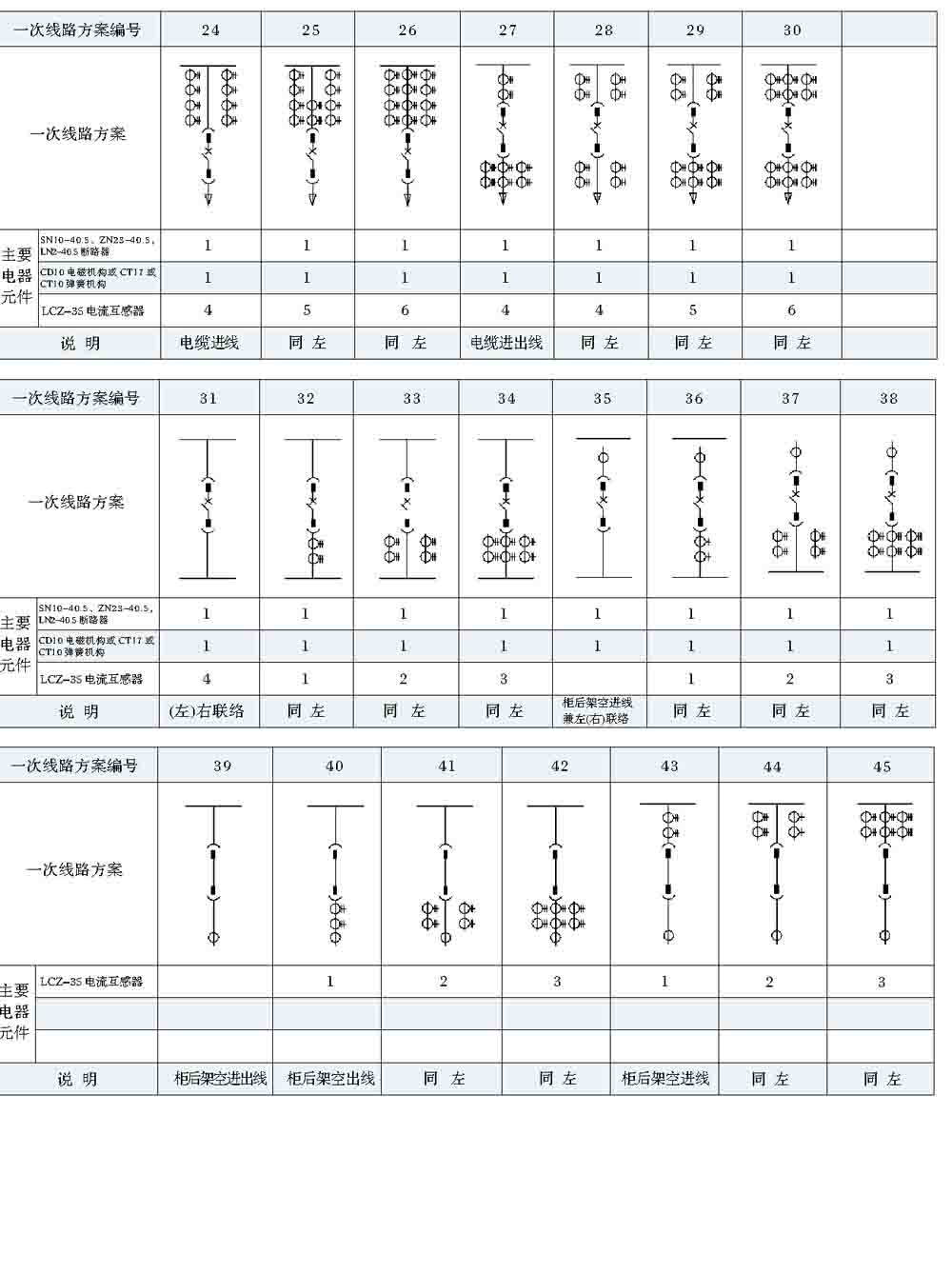

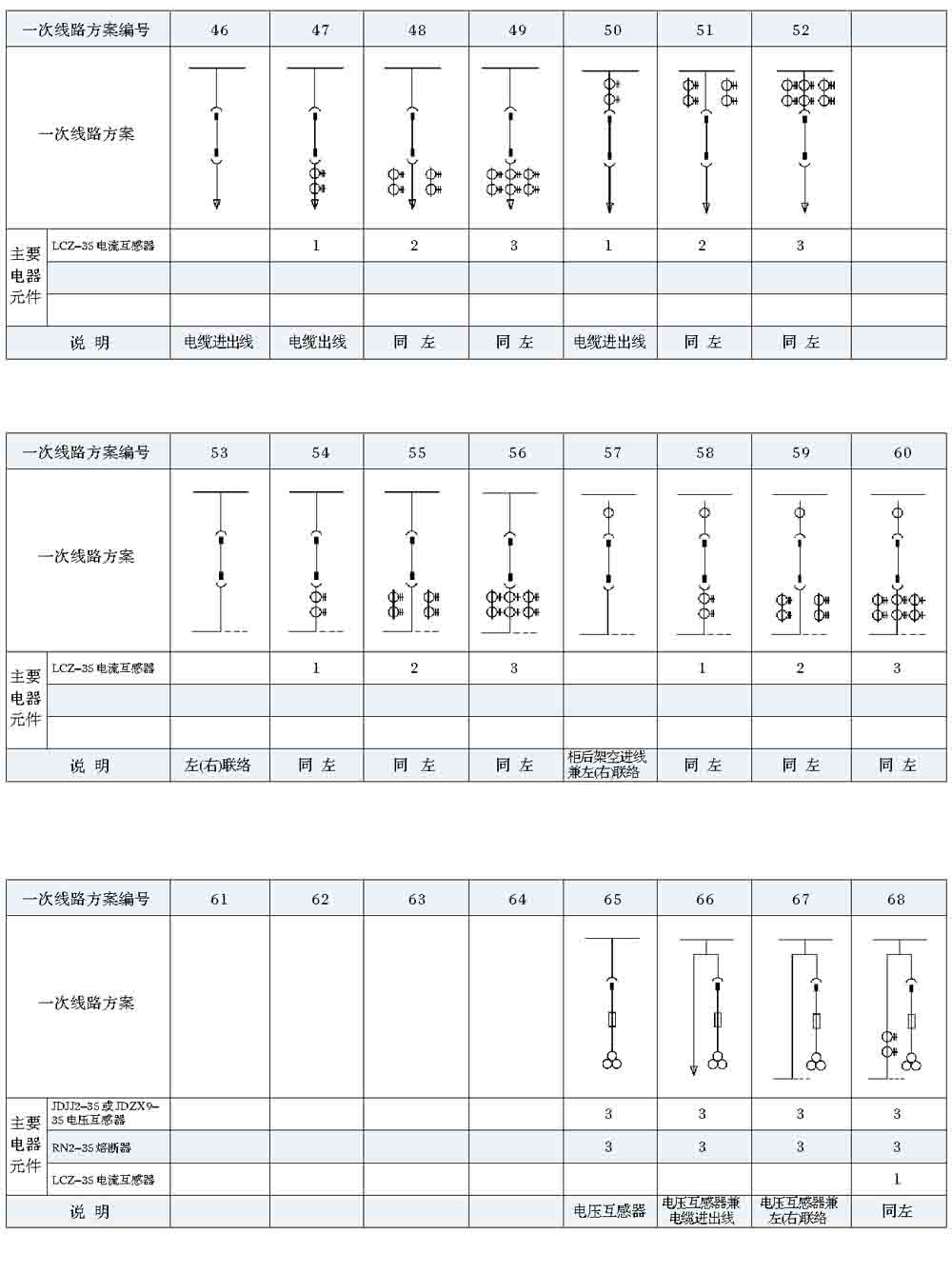

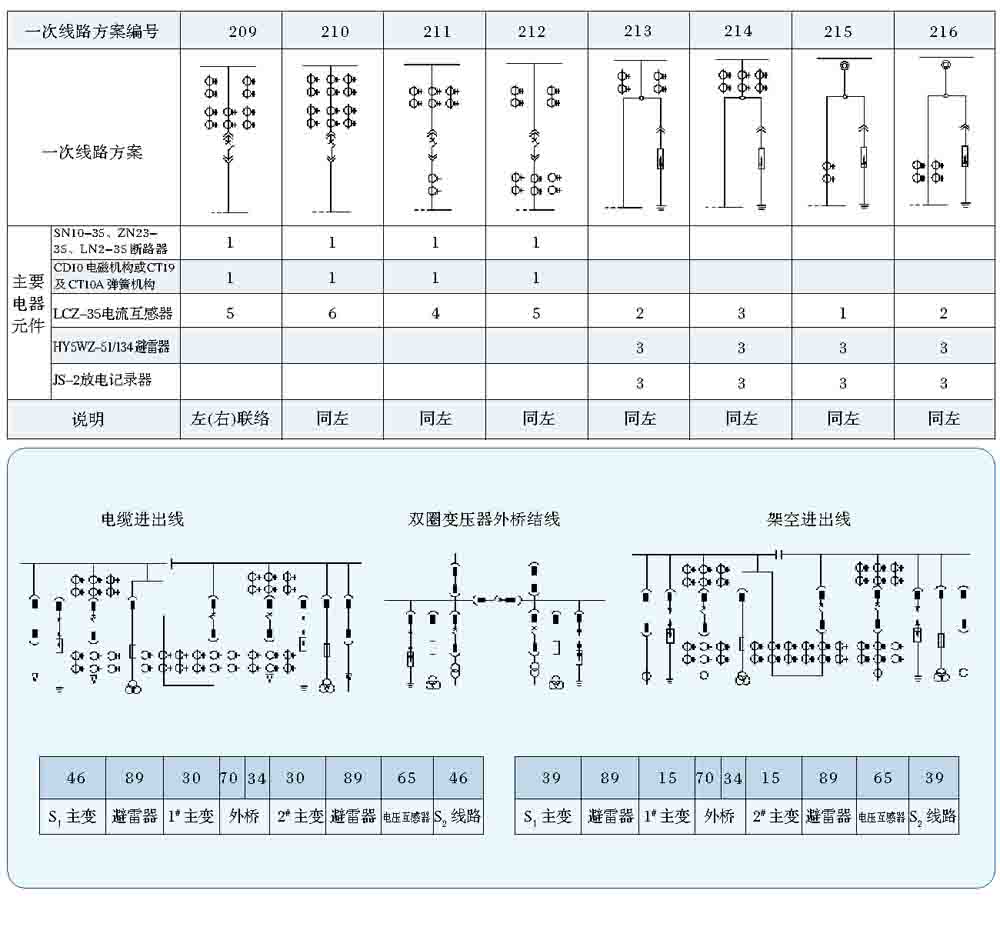

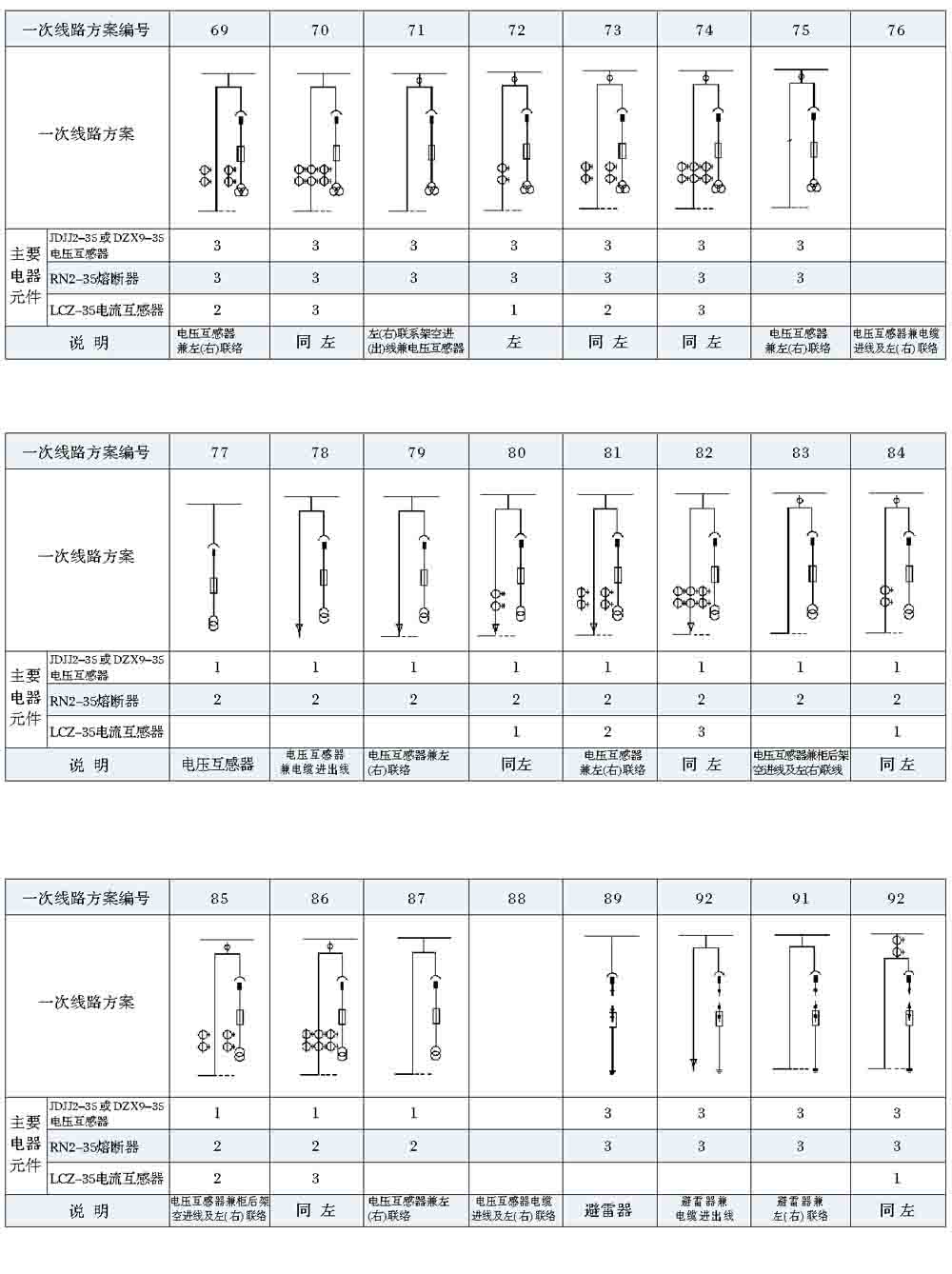

一次线路方案

订货须知

订货时请提供下列资料：
a. 一次线路方案编号，或一次系统图，并标明其额定电流；
b. 二次线路原理图，如套用GG-1A型高压柜的129种直流操作标准方案(Z1-Z129)时应标明方案号及控制回路电压值；
c. 高压柜平面排列图；
d. 当采用电缆进出线时，其允许长期工作电流及热稳定电流受电缆截面限制。
