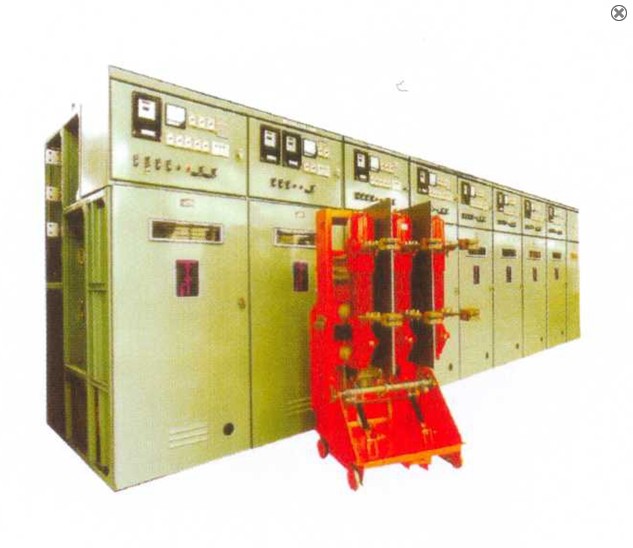

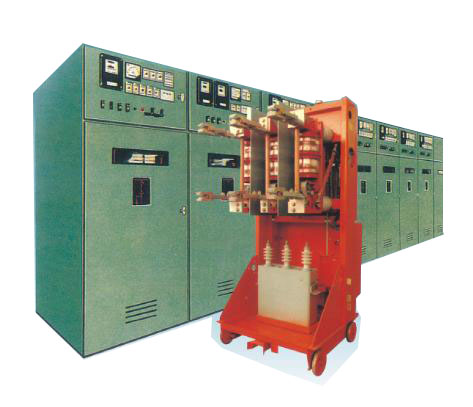

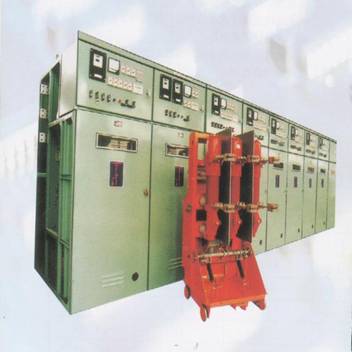

JYN2-10KV开关柜用于3.6-12kV单母线系统作为接受和分配电能的户内式金属封开关设备。
型号含义
正常的使用环境条件
1. 环境温度：上限+40℃，下限-5℃
2. 海拔高度不超过1000m；
3. 月平均相对湿度不超过90%；日平均相对湿度不超过95%；
4. 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
5. 地震烈度不超过8度。
3安装、调整与使用
外形及安装尺寸

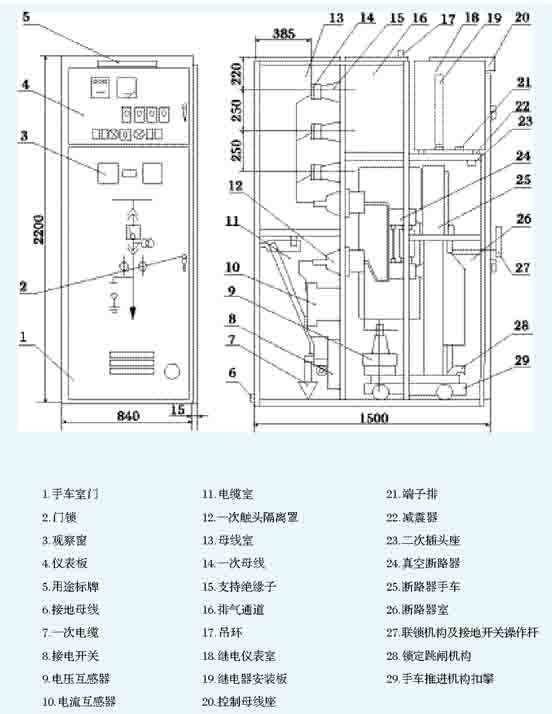

1.外形图（见图1）

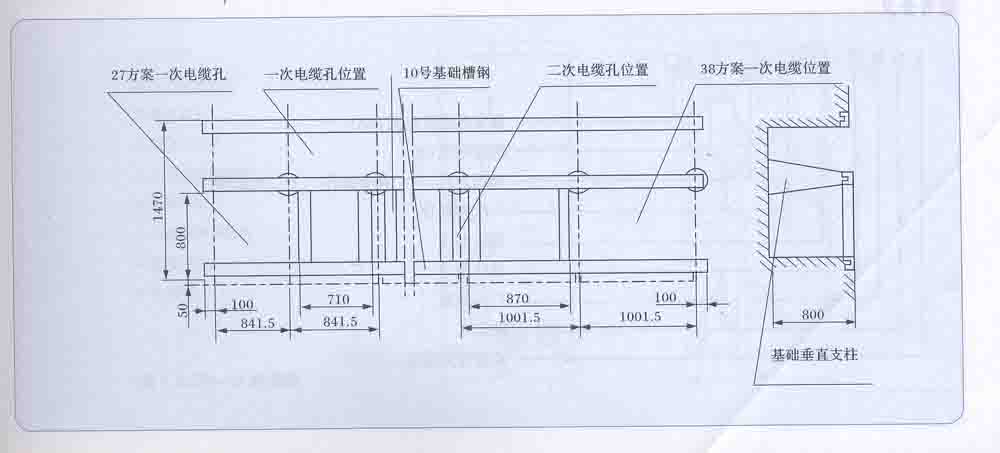

2.开关柜基础安装孔(见图8)

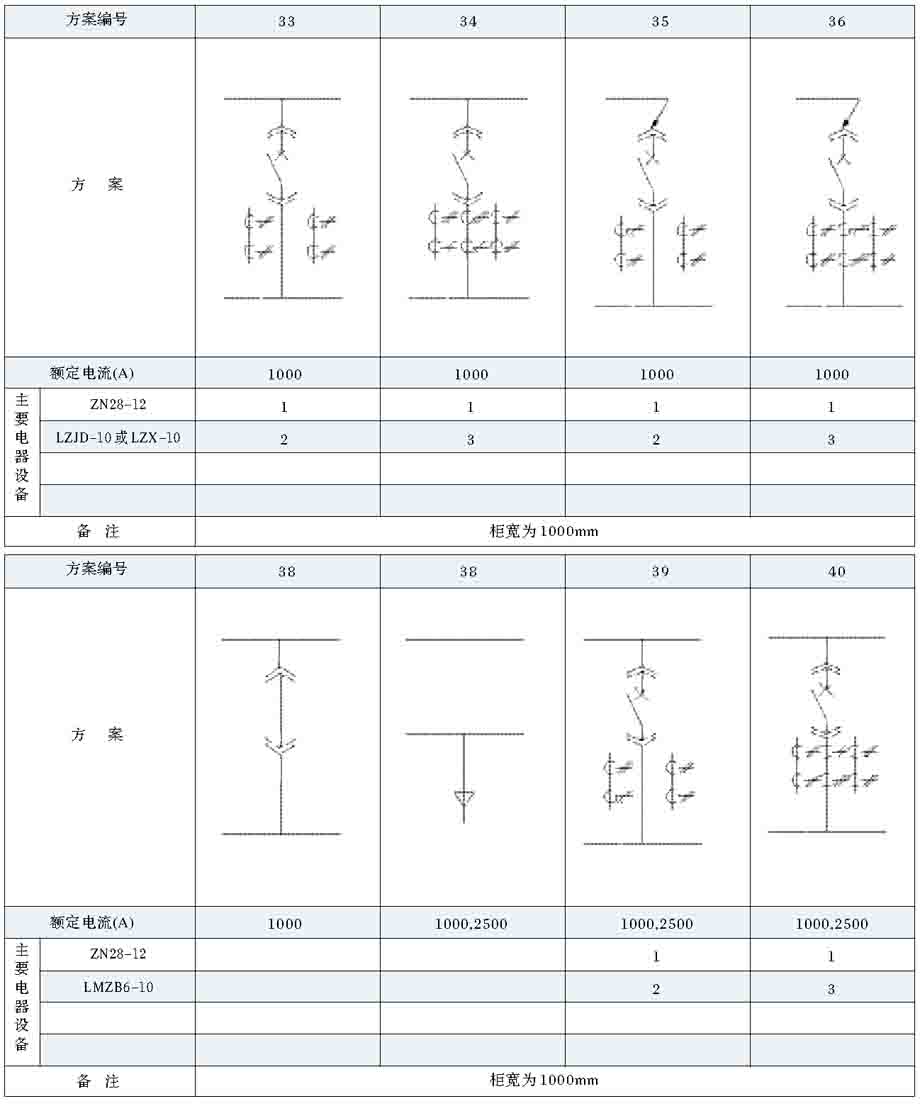

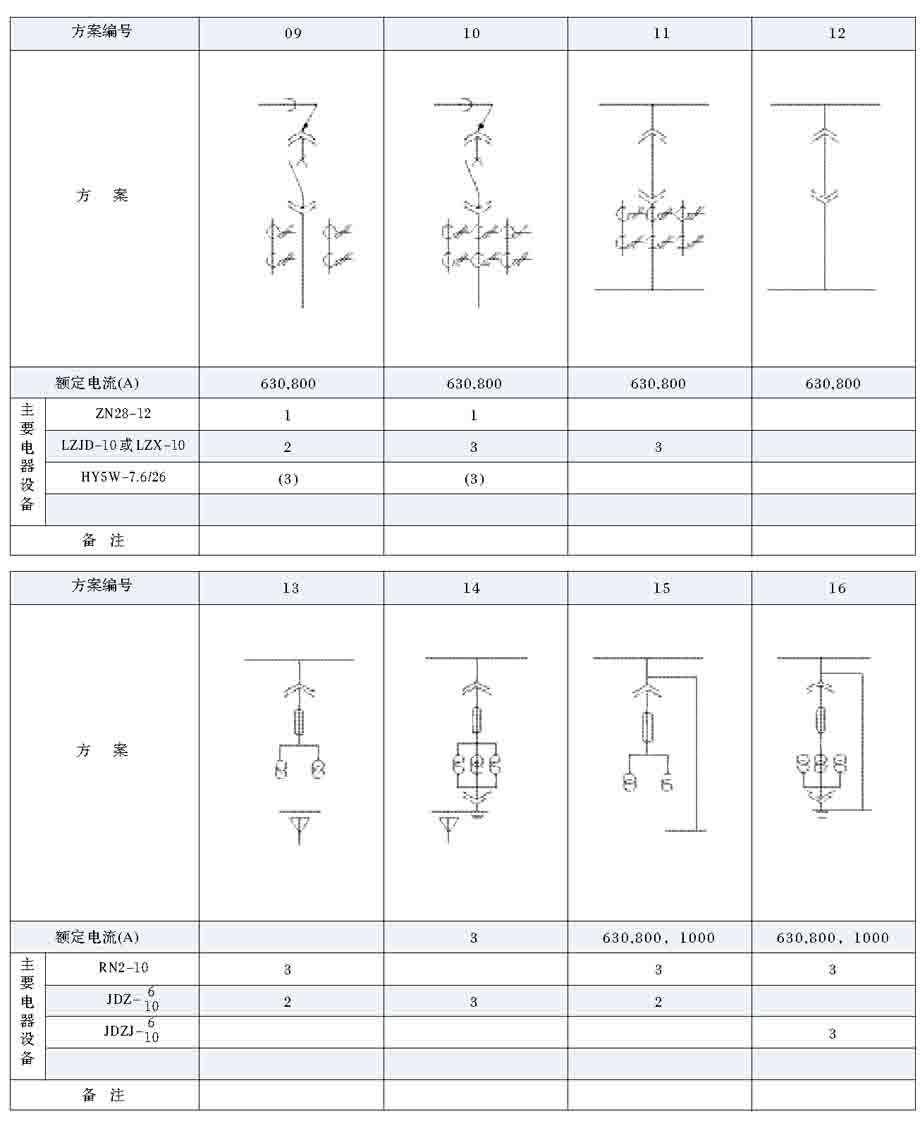

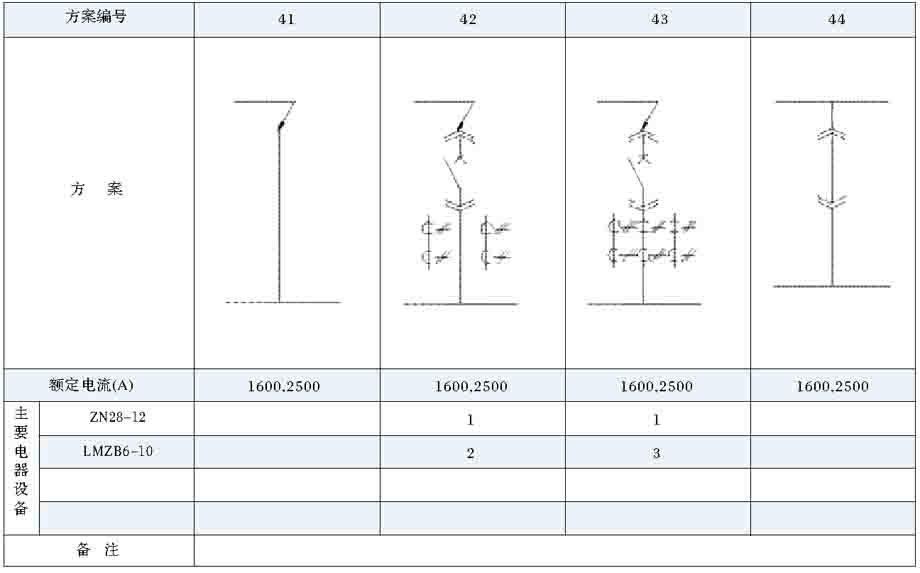

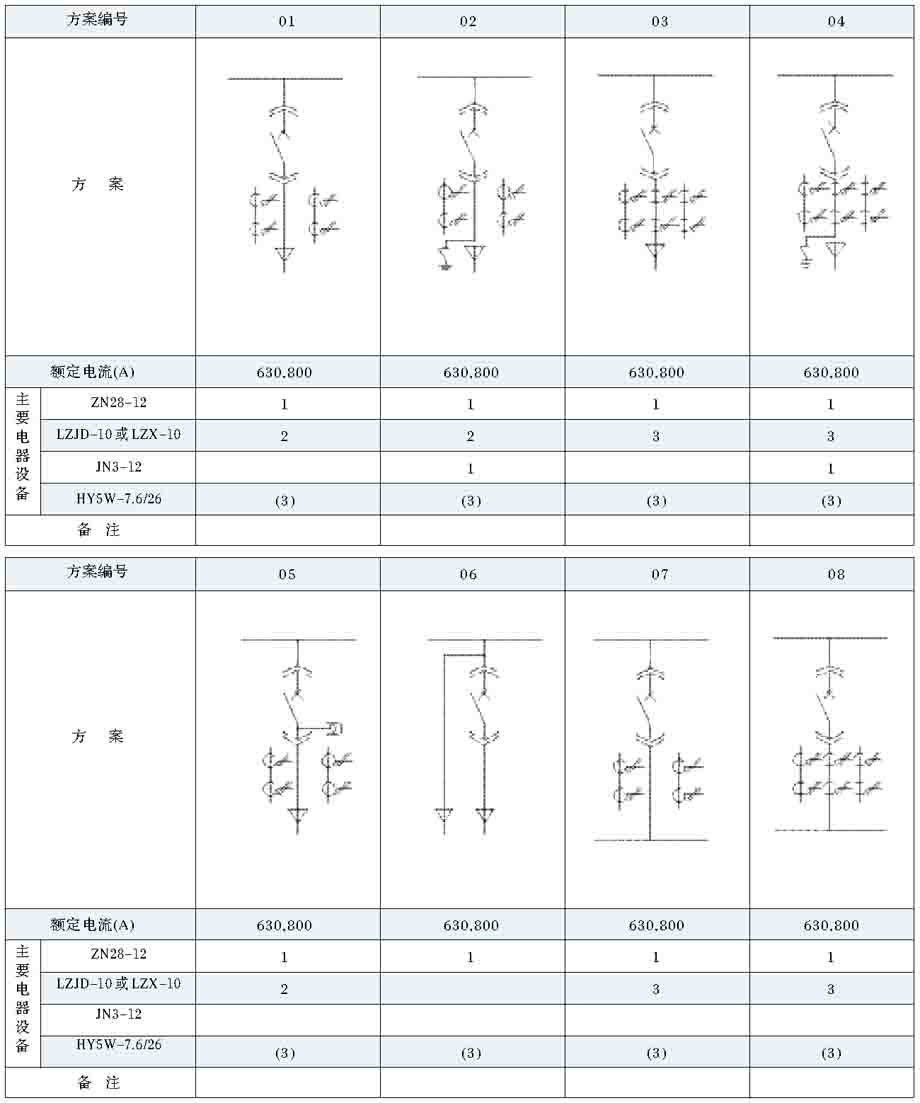

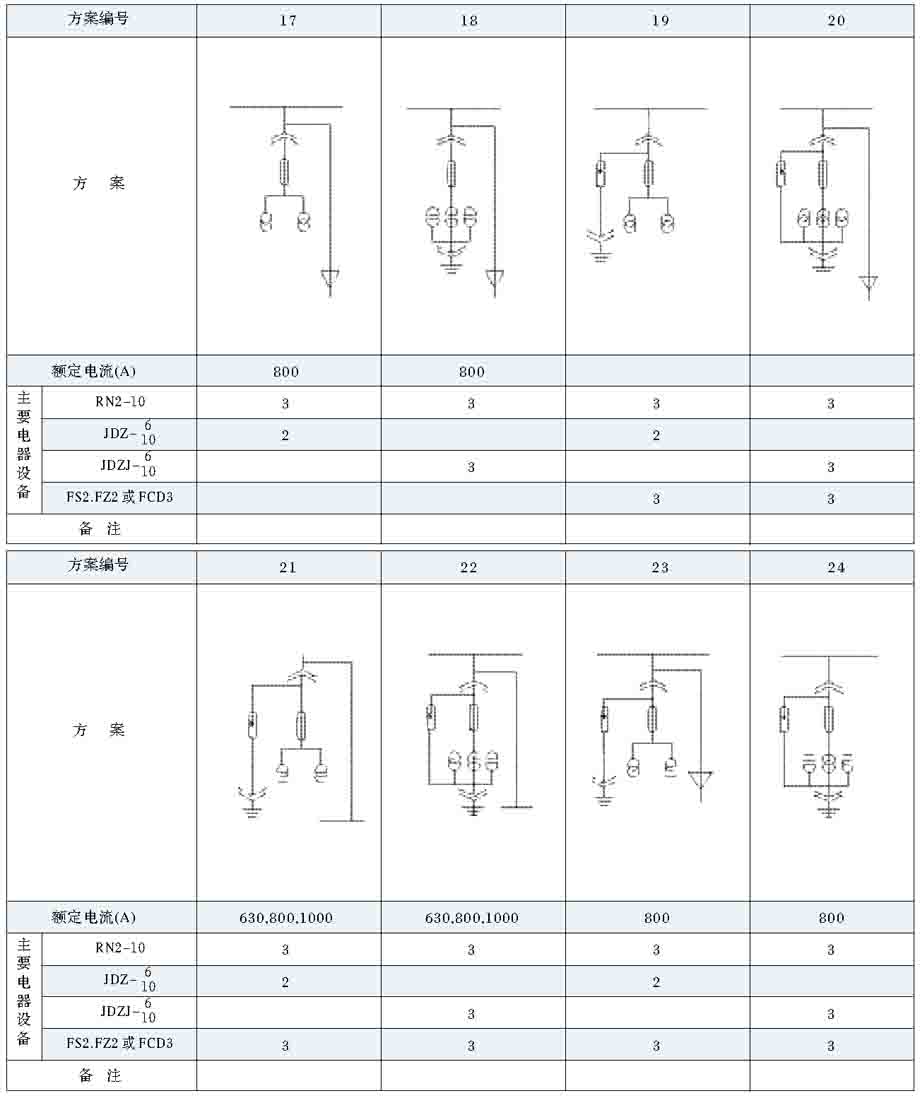

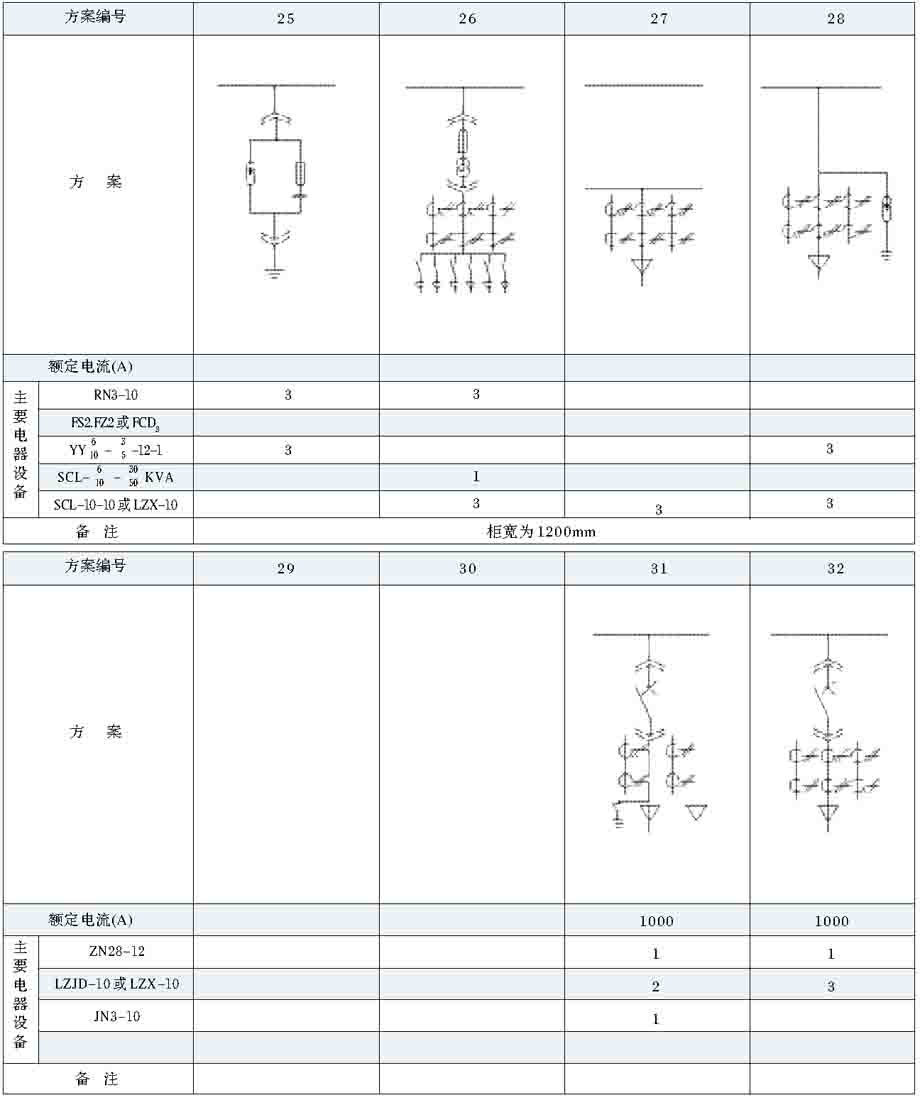

开关柜的一次方案（见表2）

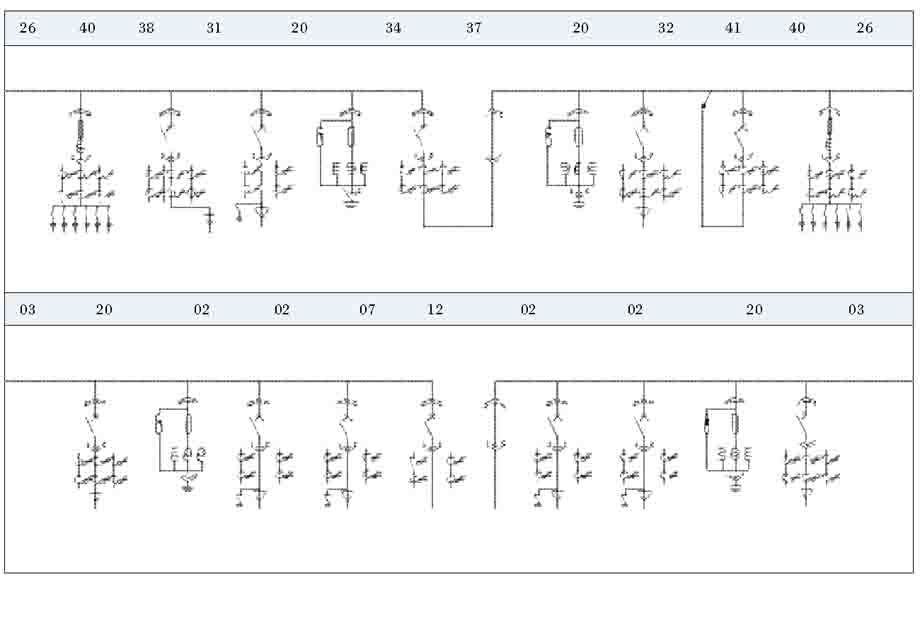

一次方案组合举例（见表3）
安装、调整与使用
1. 安装
1.1 在操作时引起的上下动负荷小于7850N。
1.2 基础施工要求
开关柜的安装参考图9，基础平整度要求为：每1m允许误差不大于1mm。
1.3 接地
柜后接地母线应可靠接地
2. 调整与使用
当开关柜安装就位后，清扫配电室和开关柜内设备，保证开关柜内清洁，无其它杂物，这时即可进行调整和试验工作。手车在试验位置时，锁定轴销应正确插入试验位置定位孔内，试验位置开关SP1应可靠动作，接通二次插头座，断路器和接地开关能分合闸。
脚踏闭锁跳闸机构，手车在试验位置和工作位置之间移动时，使断路器的操动机构处于脱扣状态，试验位置开关、SP1和工作位置开关SP2都不动作，保证断路器处于分闸状态，接地开关不能闭合。
手车到达工作位置，这时以下条件应得满足 ：
a. 锁定轴销应正确插入工作位置定位孔内，工作位置开关应可靠动作,断路器应能进行分合闸 ；
b. 一次隔离触头触合，其接触深度为7±3mm，水平不对称度为4mm；
c. 二次触头应被机构锁住，不能拔出；
d. 接地触头应保证手车与外壳的接地回路可靠相联，其接触电阻应不大于1000μΩ；
e. 一次隔离触头组的接触电阻测量数据应小于下表规定：
安装调整结束后应将一次及二次电缆孔堵死，以防小动物及潮气浸入柜内。
运输与存放
开关柜在运输与存放过程中应注意以下几点：
a. 不许倾翻，倒置和遭受剧烈震动；
b. 应防止淋雨，以免产品受潮；
c. 不得随意拆卸电器元件及零件。
产品成套性
本产品供应下列文件及附件：
a. 产品合格证；
b. 产品使用说明书；
c. 包装清单；
d. 出厂试验报告；
e. 相关图纸；
f. 推进操作杆和手车机械联锁操作杆；
g. 按备品清单提供的其它备品。
订货须知
订货时用户应提供下列资料：
a. 一次线路方案系统图；
b. 开关柜的排列图和配电室的平面布置图；
c. 每台开关柜所要装配的各种电器设备详细的规范及数量，开具设备清单；
d. 主母线规格，或者按制造厂标准供给；
e. 二次回路原理图；
f. 除了正常工作条件外的特殊要求。
方案图

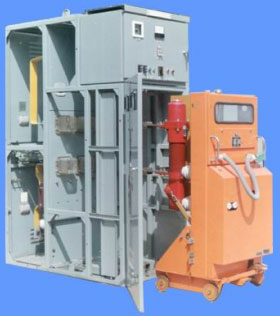

YN2-12型手柜结构及外形尺寸图

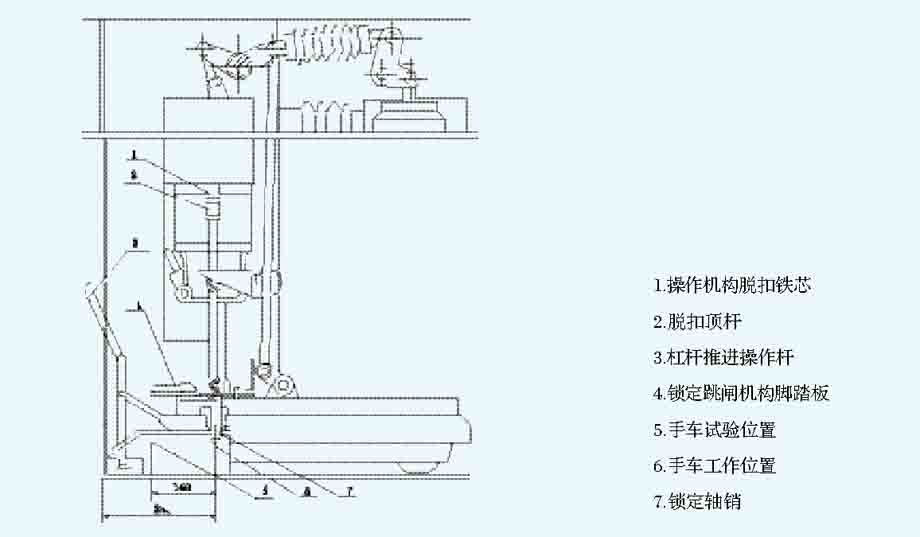

工作位置锁定图

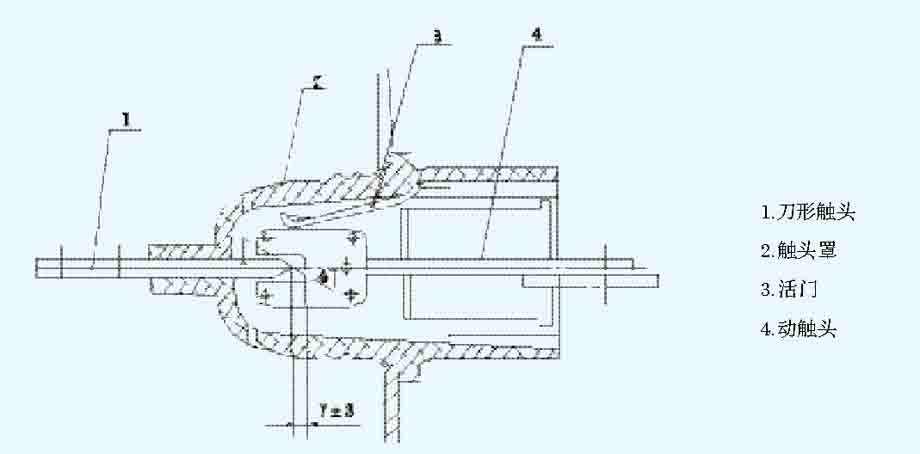

一次隔离触头图

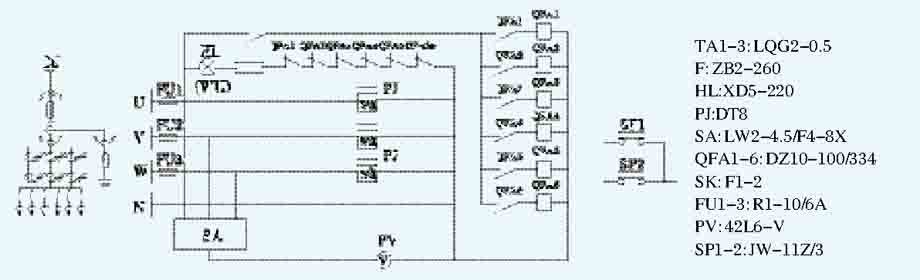

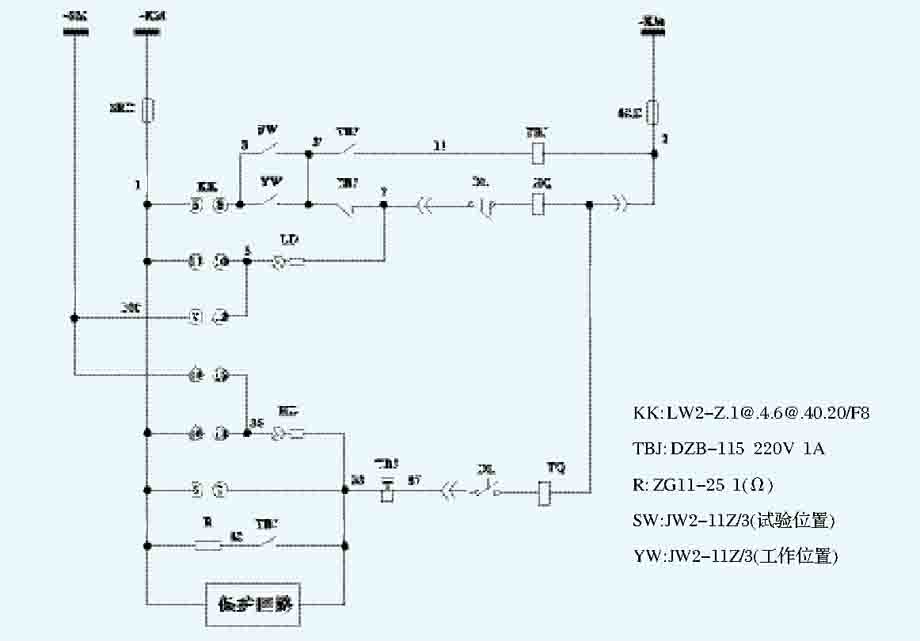

断路器控制原理图

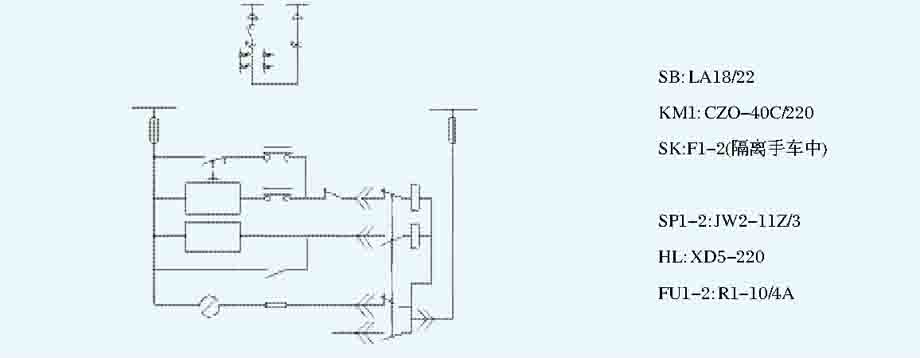

隔离手车在其相应断路器手车之间

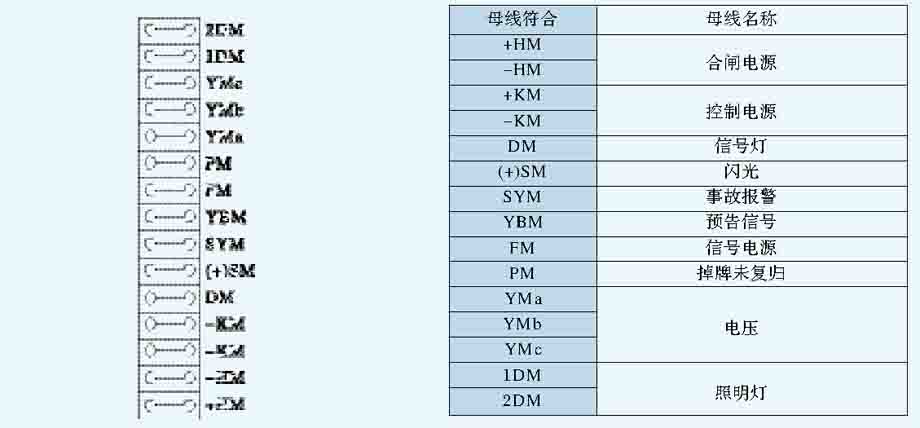

控制母线排列图
变压手车与其应断路器手车之间的

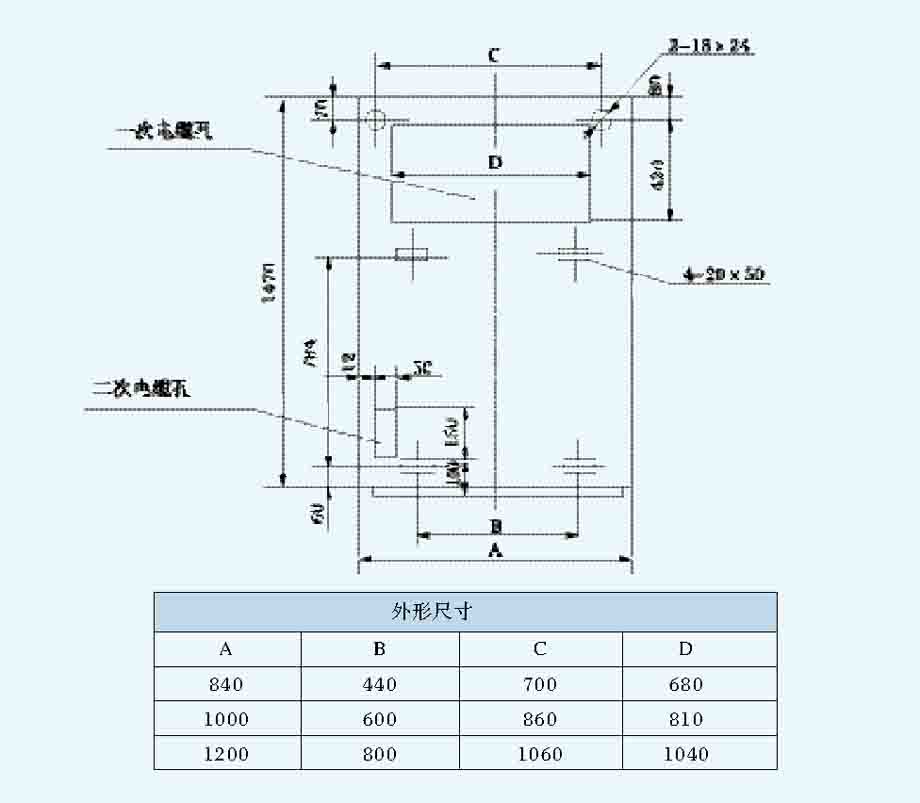

开关柜基础安装孔
基础结构
