KYGC-12kV矿用一般型高压开关柜

更新：2016-07-16 17:24:05 点击：

品牌：
型号：

产品介绍

一、概述
1、用途
　该开关柜主要适用于无瓦斯的煤矿井下，对额定频率50Hz，额定电压10KV或6KV，额定电流至1250A的中性点不接地或经消弧圈接地的供电系统进行测量、控制和保护。实现电能的接收和分配。

2、产品分类
2.1产品型号含义

2.2产品型式
2.2.1开关柜为矿用一般型，标志为“KY”。
2.2.2主开关选用真空断路器。
2.2.3交流金属封闭手车式结构。
2.2.4一次线路方案为20个，可以实现电源进线、馈出、联络、控制高压电动机、变压器、电抗器，电压测量及电熔补偿等功能。

二、主要技术参数
　　a.额定电压：6KV、10KV
　　b.额定电流：50A、100A、150A、200A、315A、400A、500A、630A、800A、1000A、1250A
　　c.额定频率：50Hz
　　d.额定短路开断电流（有效值）：31.5KA
　　e.额定短路关合电流（有效值）：80KA

三、技术要求
3.1开关柜的正常工作条件
　　a.环境温度：—5℃～+40℃；
　　b.海拔不超过1000m；
　　c.周围空气相对湿度大于95%（25℃时）；
　　d.具有甲烷等混合气体的煤矿；
　　e.无显著摇动与冲击振动的地方；
　　f.能防止滴水的地方；
　　g.水平安装倾斜度不超过15°。
3.2开关柜具有安全可靠的机械电器连锁，保证：
　　a.断路器处于合闸状态时，隔离开关不能操作；
　　b.手车室门打开时，断路器立即跳闸；
　　c.手车拉出后，柜内带电部位应用绝缘板隔住。
3.3额定绝缘水平见表1

3.4开关柜根据不同用途可适当选择配置漏电、绝缘监视、欠电压、过流、短路等保护装置。

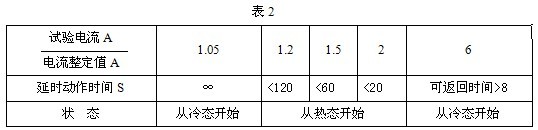

3.4.1过载保护动作值按电流互感器二次额定电流值（5A）的0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0倍分级整定，整定误差不超过±10%，其反时限保护特性应符合表2规定。

3.4.2短路保护的动作电流按电流互感器二次额定电流值（5A）的1、2、3、4、5、6、7、8、9倍分级整定。整定误差不超过±10%，在1.2倍整定值时，短路保护动作时间均小于0.1s。

3.4.3漏电（接地）保护为零序功率方向型，其保护特性见表3。

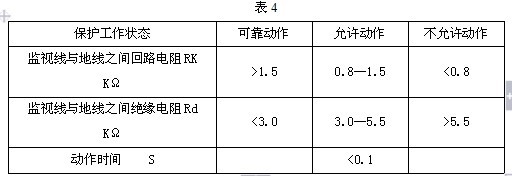

3.4.4绝缘监视保护动作特性见表4。

四、电气原理及产品结构
4.1电气原理：
　当10KV（或6KV）电源接入母线室后，通过隔离插销接至零序电压互感器，二次输出三相100V做为综合保护器及断路器分合驱动的工作电源（详见电气原理图1）。电源失压时，断路器失压脱扣器处于释放状态，从而闭锁断路器不能合闸。
　当开关柜投入运行后，配用的ZLZB-7A(T)高压综合保护器对电路进行短路、过载、漏电等保护。并能显示电网的电压、电流及工作状态。详见PIR—II高压综合保护器说明书。
4.2柜体的结构：

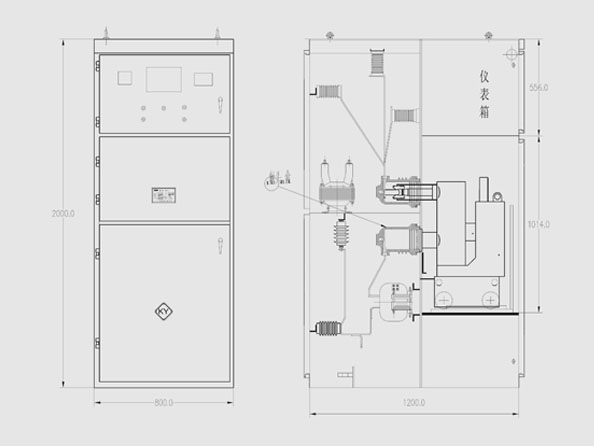

　开关柜由固定的柜体和可抽出部件（即手车）两大部分组成。柜体外壳和各功能隔板均采用钢板组成。防护等级为IP21，本柜具有电缆进出线及左右联络的功能。开关柜被隔板分离成手车室、母线室、电缆室、继电保护室，柜体设内外接地。前门上方为仪表室，下方为手车式断路器室。后门上方为母线及电压互感器室，下方为电缆进出线及电流互感器室。（见图二）

4.3 产品调试
4.3.1 动作特性试验：按说明书进行“合、分”闸试验及电压波动试验，试验结果一切正常方可进行如下试验。
4.3.2 保护特性调试，首先根据产品额定工作电压、电流，依照综合保护说明书进行参数整定。
4.3.2.1 过流保护，假设产品额定电流为Ih：300A，过载整定为1倍Ih。按接线图（二）将端子排上接入电流互感器JA1（或JA2）的二次端子撤下，另接入试验电流（由试验台提供）。电流互感器变比为Ih/5A。给2Ih试验电流（2×5A＝10A），相当于一次600A。从热态开始给定10A时，保护器应在20秒内动作。
4.3.2.2 短路保护，按上述接线将保护器短路保护动作值整定为3Ih，断路器合闸状态，将试验电流升至1.2倍整定动作值，即（1.2×3×5A=18A），保护器应在≤0.1秒动作。
4.3.2.3 漏电保护
　　　如果制造厂不具备功率方向试验台，可用零序电流法做出场试验。按综合保护说明书要求，将漏电保护整定在“零序电流型”且动作电流为3A。然后，将试验电流线穿入零序电流互感器一次侧。当电流调至3A±10％，保护器应可靠动作。

五、运输与存放
开关柜在运输与存放过程中注意以下几点：
　　a.不许倾翻、倒置和遭受剧烈震动、防止靠近火源；
　　b.应防止淋雨以免受潮；
　　c.不得随意拆卸产品及零部件。

六、产品成套提供下列文件：
　　a.产品合格证；
　　b.产品装箱单；
　　c.产品出厂试验报告；
　　d.产品使用说明书；
　　e.出厂装箱单；
　　f.二次接线图；
　　g.出厂产品按供货目录及设备表供应。

七、订货须知
订货时应提供下列资料：
　　a.主接线方案编号及单线系统图、排列图、及平面布置图；
　　b.用户提供二次功能图，端子排列图，若无端子排列图时应按制造厂家编排；
　　c.开关柜内电器元件的型号、规格、数量；
　　d.电气设备汇总表；
　　e.需要母线桥（两列柜间母线桥和墙柜间母线桥）时需提供跨距和高度尺寸；
　　f.开关柜使用在特别环境条件时应在订货时提出；
　　g.需要其它或特殊附件时应提出种类和数量；
　　h.需可由我公司出设计预案供用户和设计方参考。
