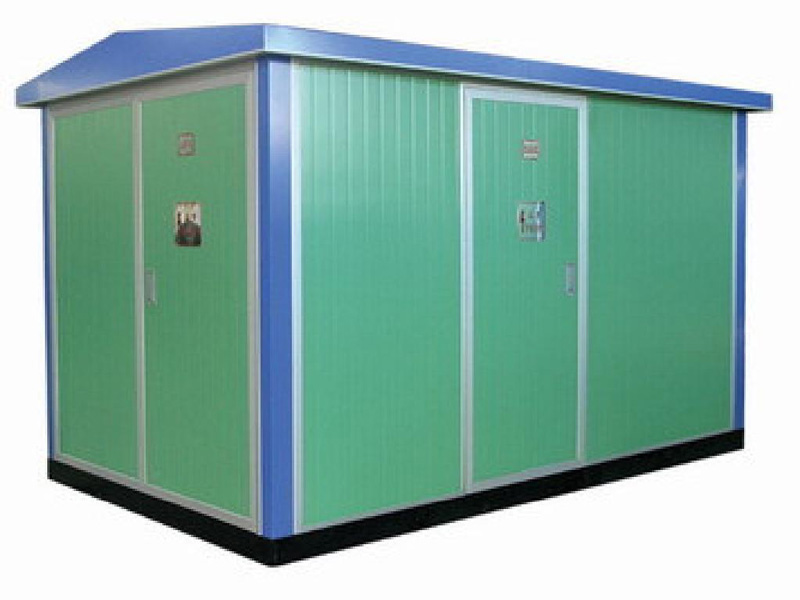

ZBW箱式变电站

更新：2016-12-20 19:11:57 点击：

品牌：
型号：

产品介绍

ZBW箱式变电站系上级电压40.5kV下级电压12kV(7.2)三相交流50Hz户外成套设备，普遍适用于城市、乡镇、工厂及油田等场所，也适用于一些大型建设工地，作为接受、转换和分配电能之用。具有成套性强，占地面积小、安装使用方便、造价低，综合自动化程度高、运行安全可靠等特点。

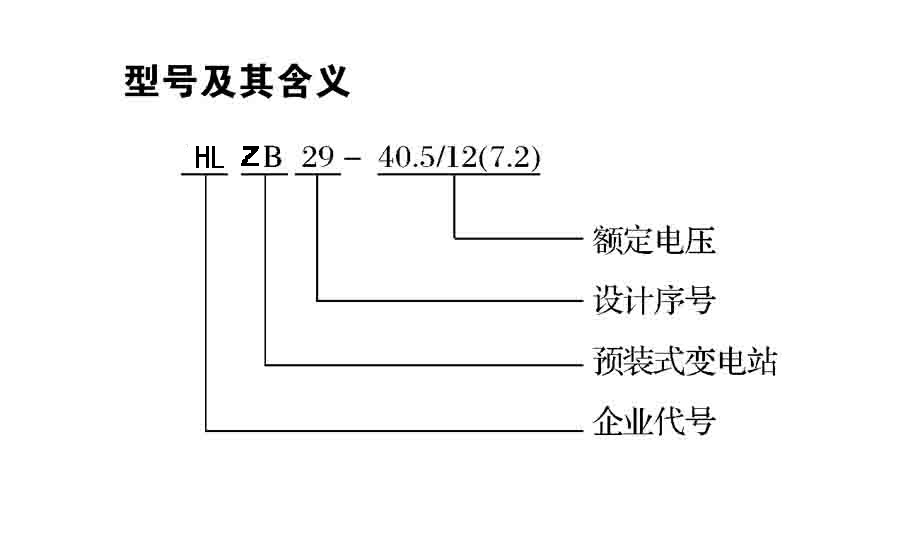

1型号及其含义

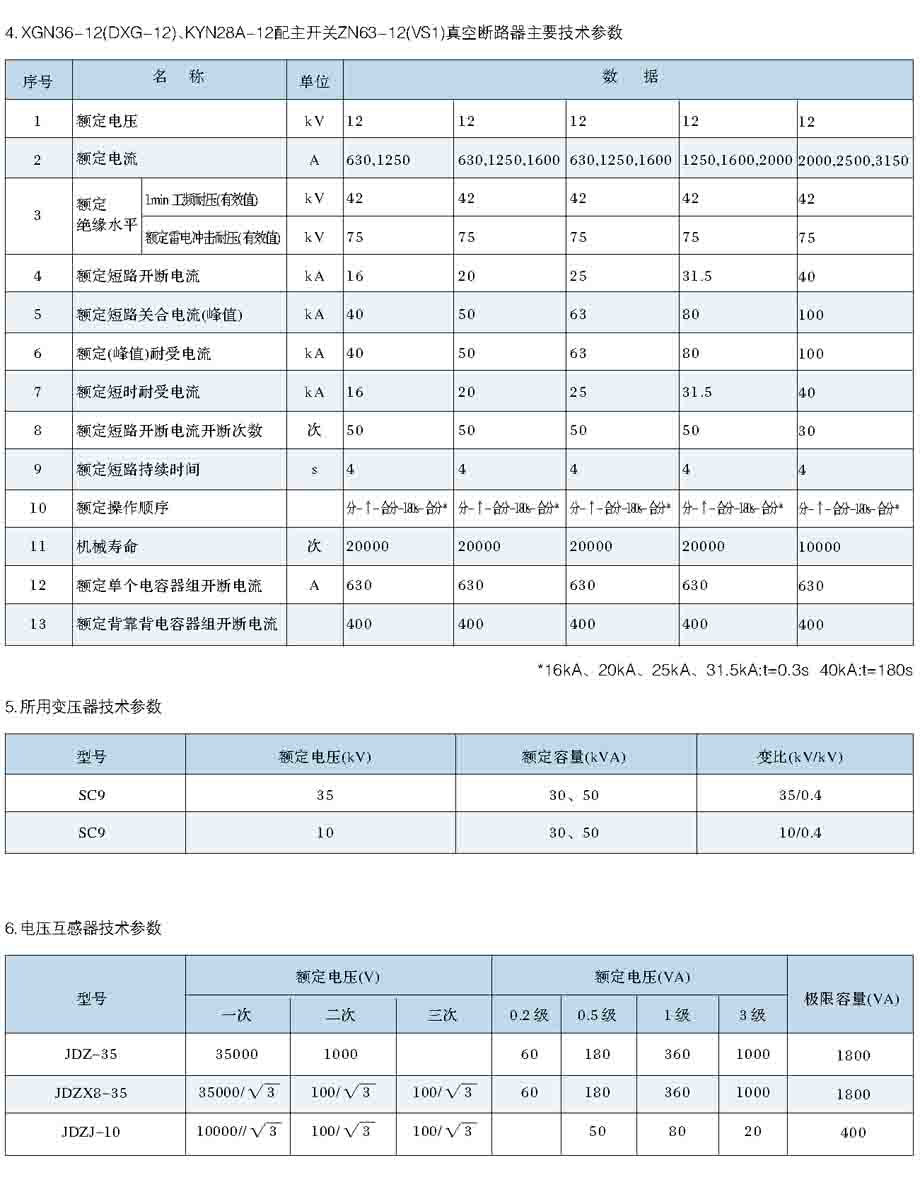

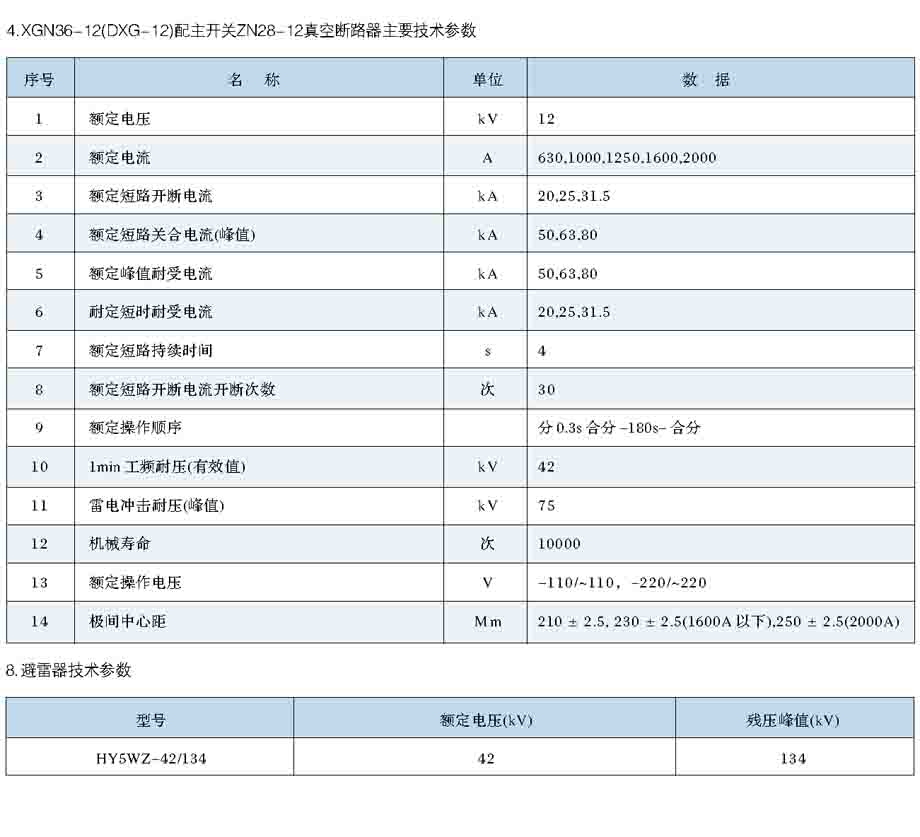

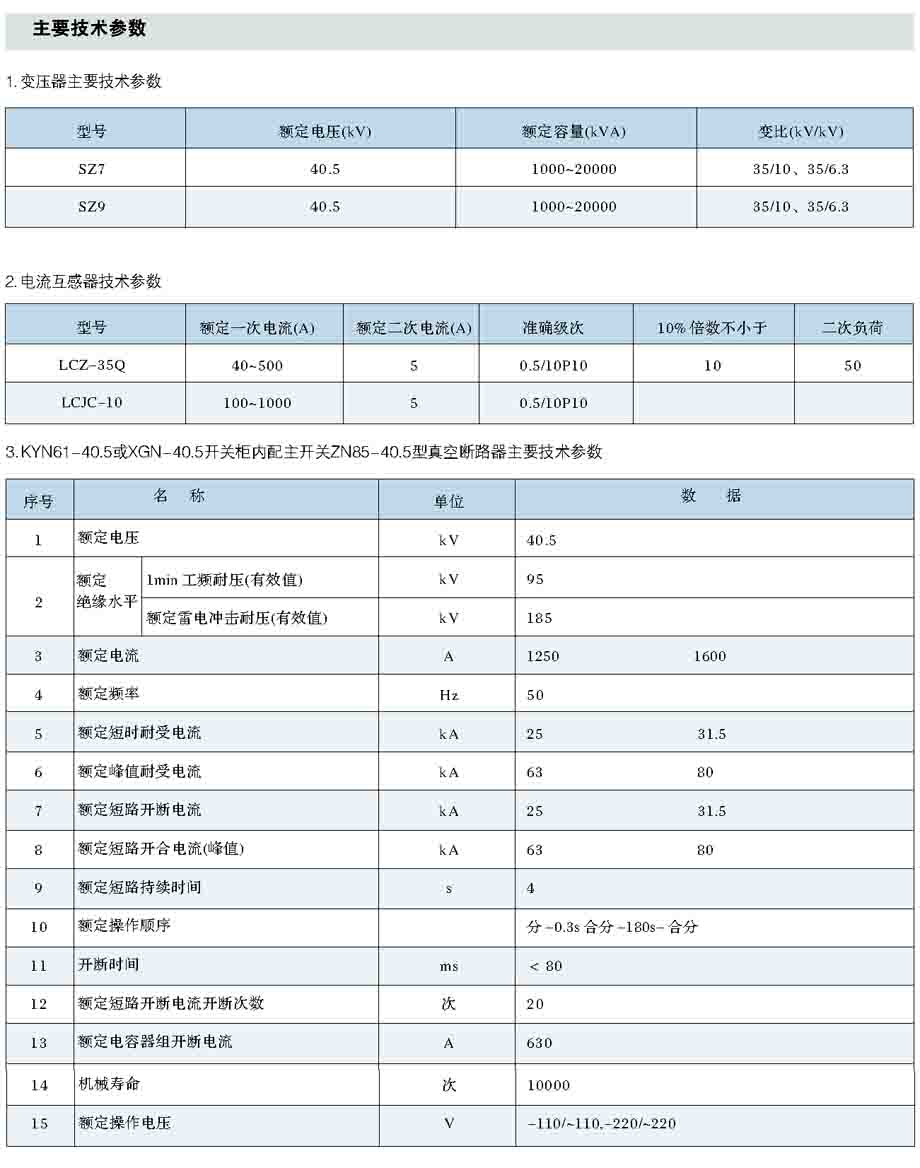

2主要技术参数

3安装

1.基础

本型预装式变电站是需在户外这代地上浇钢盘混泥土基础即可。

2.变压器、40.5kV开关室、12kV开关室都为单独的运输单元，在现场进行拼装联接。

3.电源的引入与引出采用架空与电缆两种形式，用户可根据需要任选，订货时请注明。

4投运前的检查、调整与试验

预装式变电站完装完毕后，投运前应进行检查、调整与试验，试验前必须将引入，引出线断开。

1. 调整

预装式变电站出厂前已经调整好，一般情况下用户不必重调。若检查时发现有关参数变化或不符合有关要求时，应及时进行调整。

2. 试验

2.1运作试验

对主开关进行分、合闸试验，应能顺利分、合。

2.2 工频耐压试验

40.5kV成套设备主回路 76kV 1min

辅助回路 2kV 1min

12kV 成套设备主回路 34kV 1min

辅助回路 2kV 1min

6kV 成套设备主回路 28kV 1min

辅助回路 2kV 1min

2.3 其它试验

对其它电器元件以及辅助回路、母线、接地和继电保护等，其试验按有关标准和规定进行。

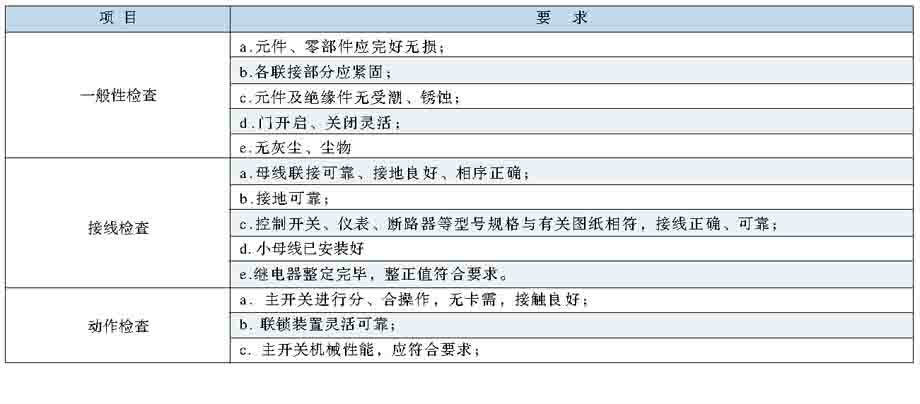

3.运行前检查：检查项目与要求见下表

5维护、检查及注意事项

1. 维护保养

1.1 经常性的检查事项：

a) 检查各继电器动作是否正常 b)检查各信号和指示是否正常； c)检查分、合闸和储能电源是否正常。

1.2 每年的检查维护事项：

a)检查一、二次回路连接点是否松动、过载； b)用兆欧表检查相间、对地的绝缘，观察是否有损伤、老化；

c)消除灰尘、异物； d)做好各项检查记录。

1.3 每次移动重新安装后，应进行全面要查与测试。

2. 检修与注意事项

当发现有不正常现象或某一部分不正常时，必须停电检修或更换，检修时必须断开上一级的隔离开关，并挂上可靠的接地线，确认无电时，才能进入检修。

6运输及贮存

预装式变电站出厂迁移时，需分成几个运输单元进行运输，若装SF6断路器，则应放气至零表压。

本产品应贮存于通风干燥、无腐蚀性气体的场所。

7订货须知

用户订货时应说明：

1. 预装式变电站型号、数量；

2. 变压器型号及容量；

3. 提供电气一次系统图及二次原理图。
