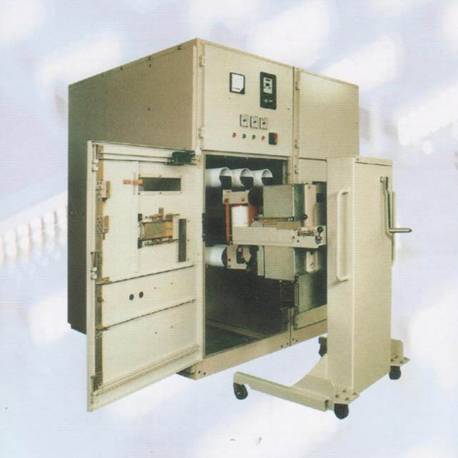

产品介绍

1适用范围

KYN18-10KV（8BK20）开关柜它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

本产品符合标准：GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》。

2型号含义

3结构特点

柜体为全组装式结构（见图1），柜车配合采用悬挂式中置结构（见图2）。根据用户需求可提供落地式手车方案。

可配装进口3AF、3AH等多种型号的真空断路器，及国家ZN28、ZN65、ZN12系列真空断路器。

可以与KYN18-10（F-C）并列布置。

该设备可以靠墙安装，柜前维护。

用机床加工精度保护柜车装配质量，手车互换性极好。

融推进、联锁于一个传动系统，互锁可靠，操作极为简单。

所有设备的操作，包括手车在柜内的移动均在柜门关闭状态下进行。

各小室均铠装隔离并接地，防护等级为IP3X。

高压室内的真空断路器及其配套的操作机构仅需少量维护。

电缆室可提供充裕的空间用来制作电缆头。

4柜体为全组装式结构图

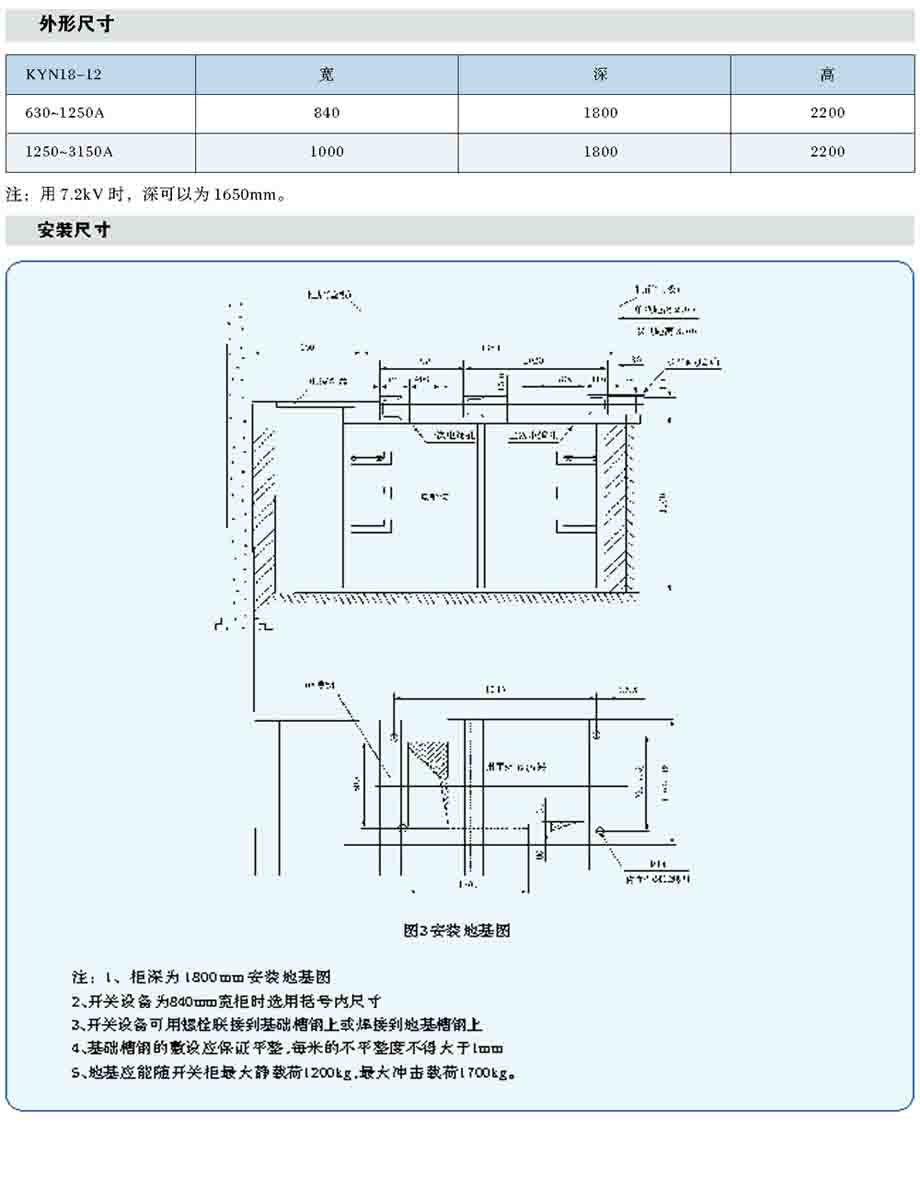

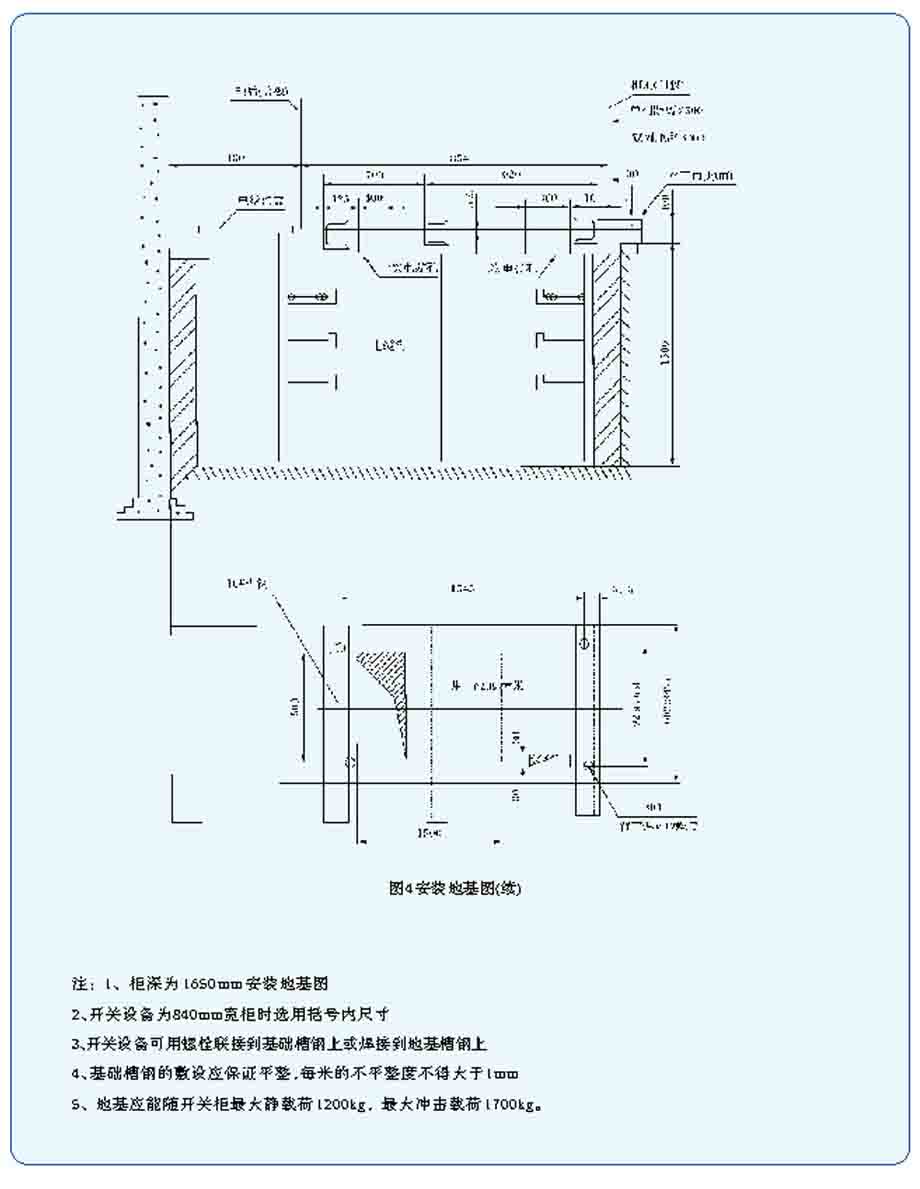

5外形尺寸

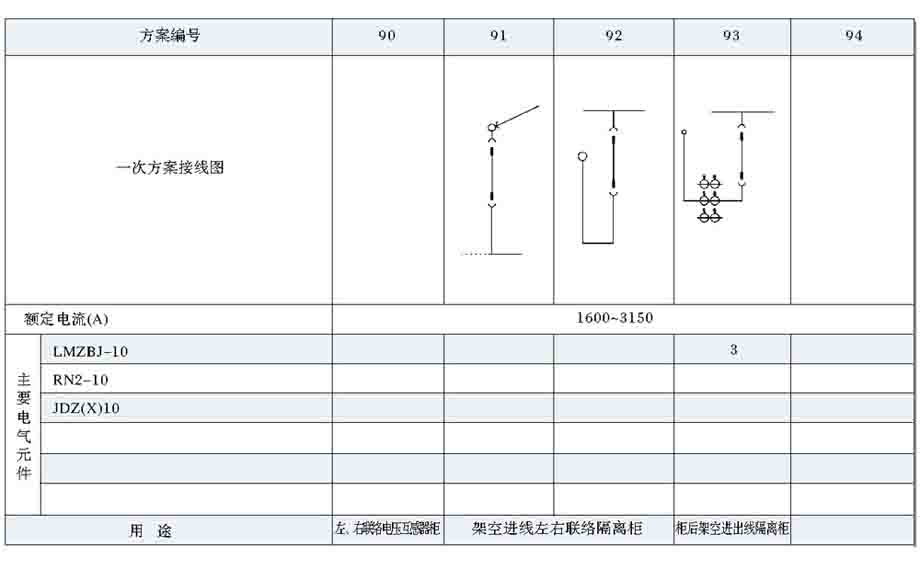

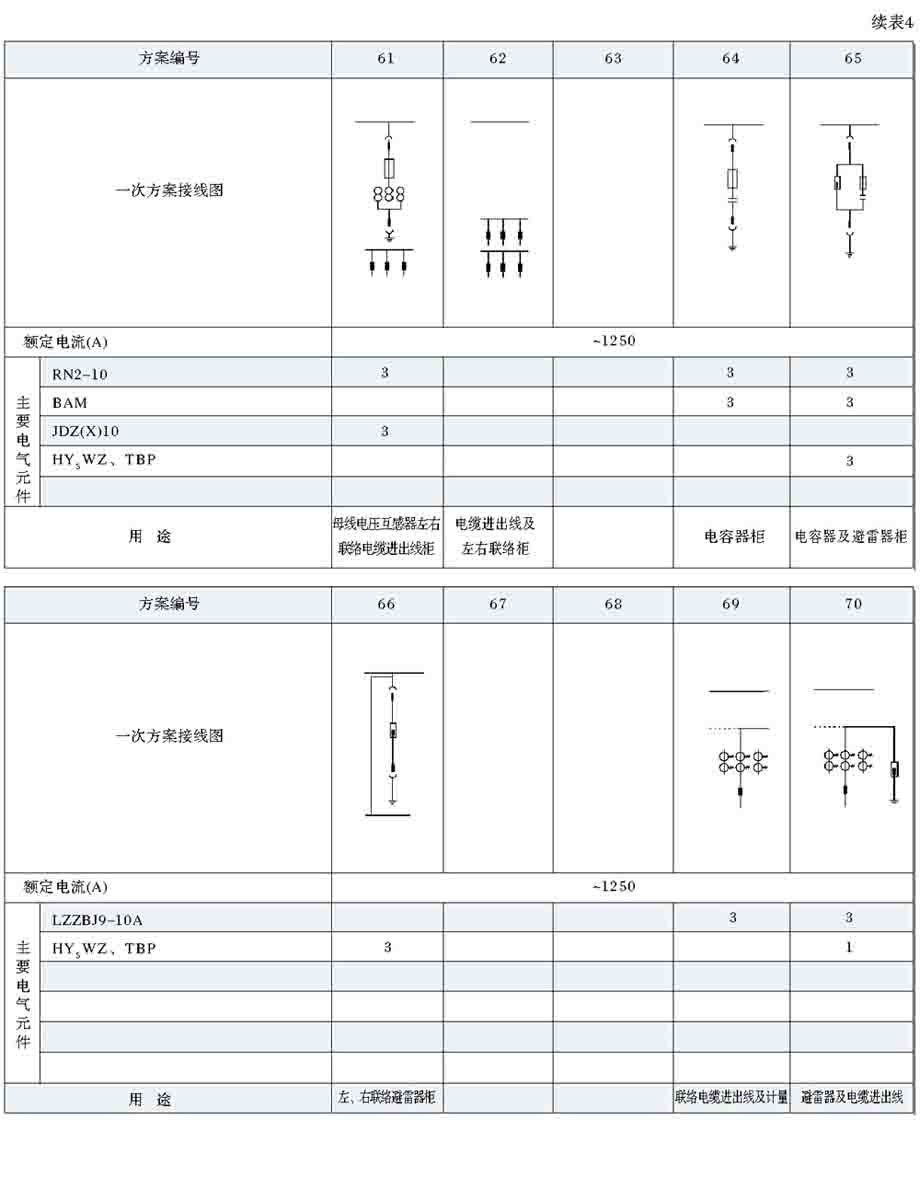

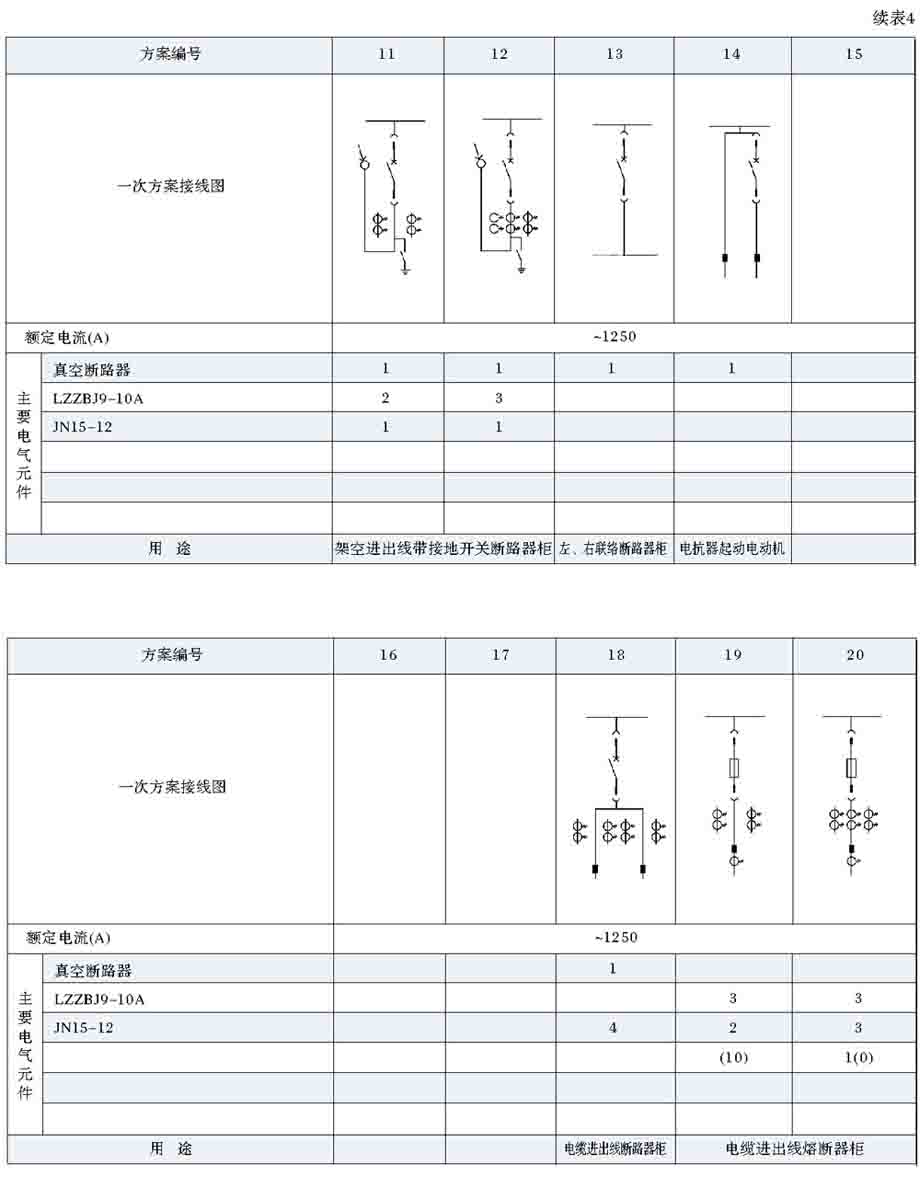

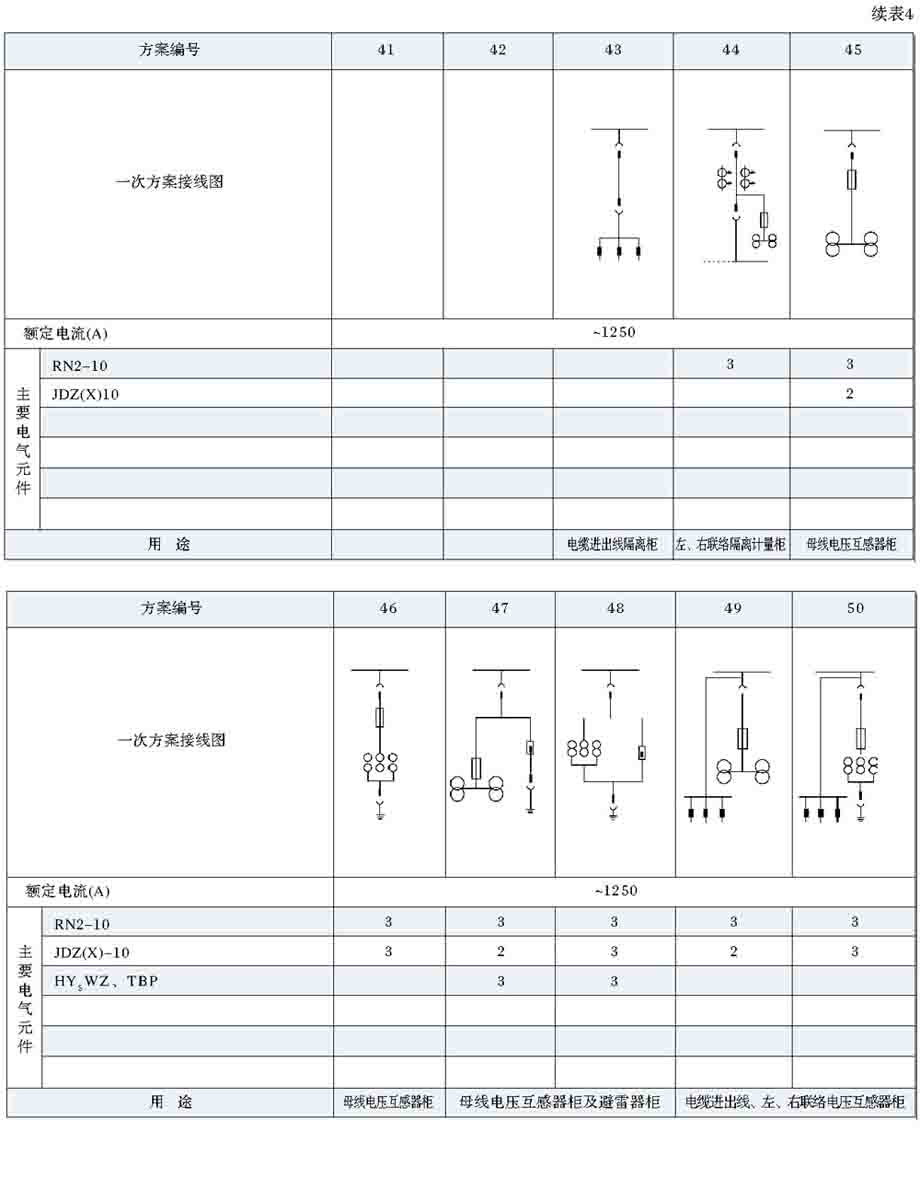

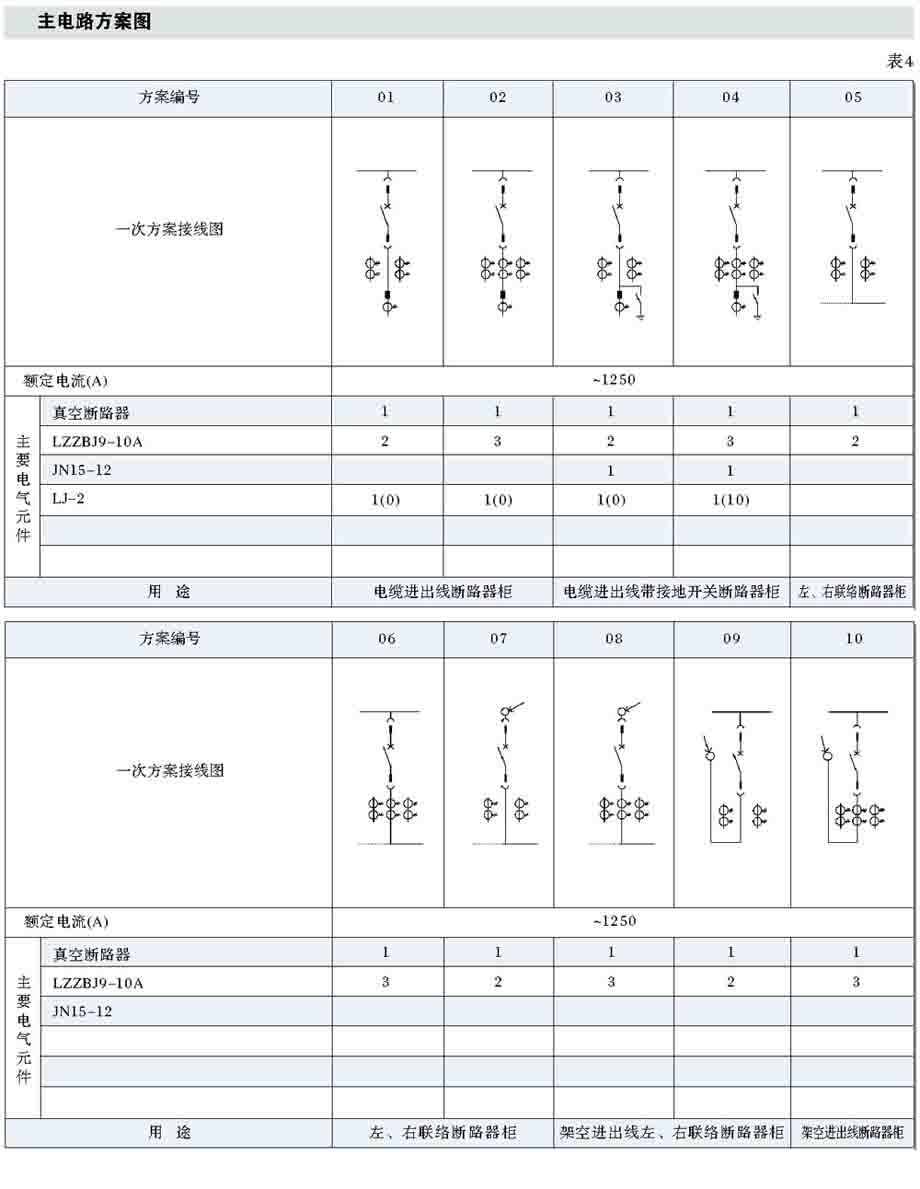

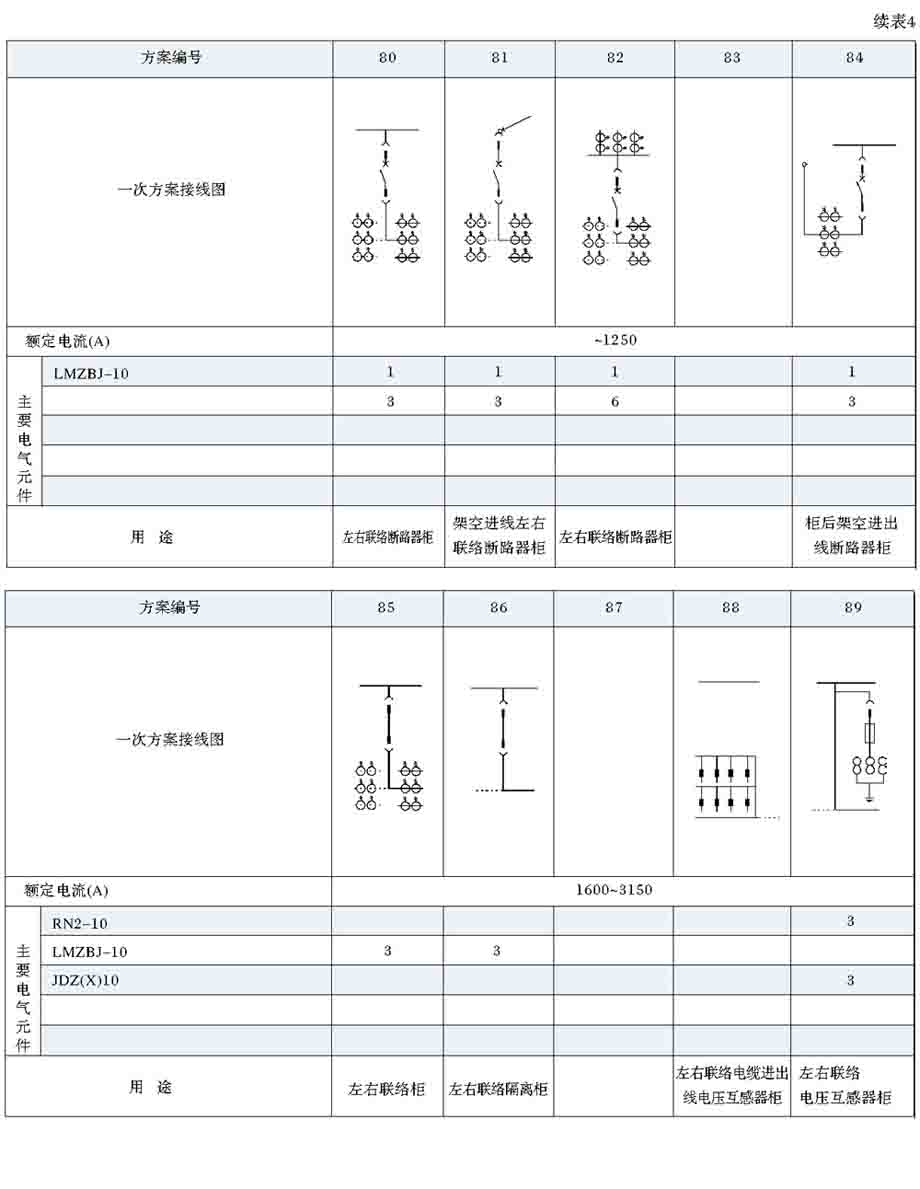

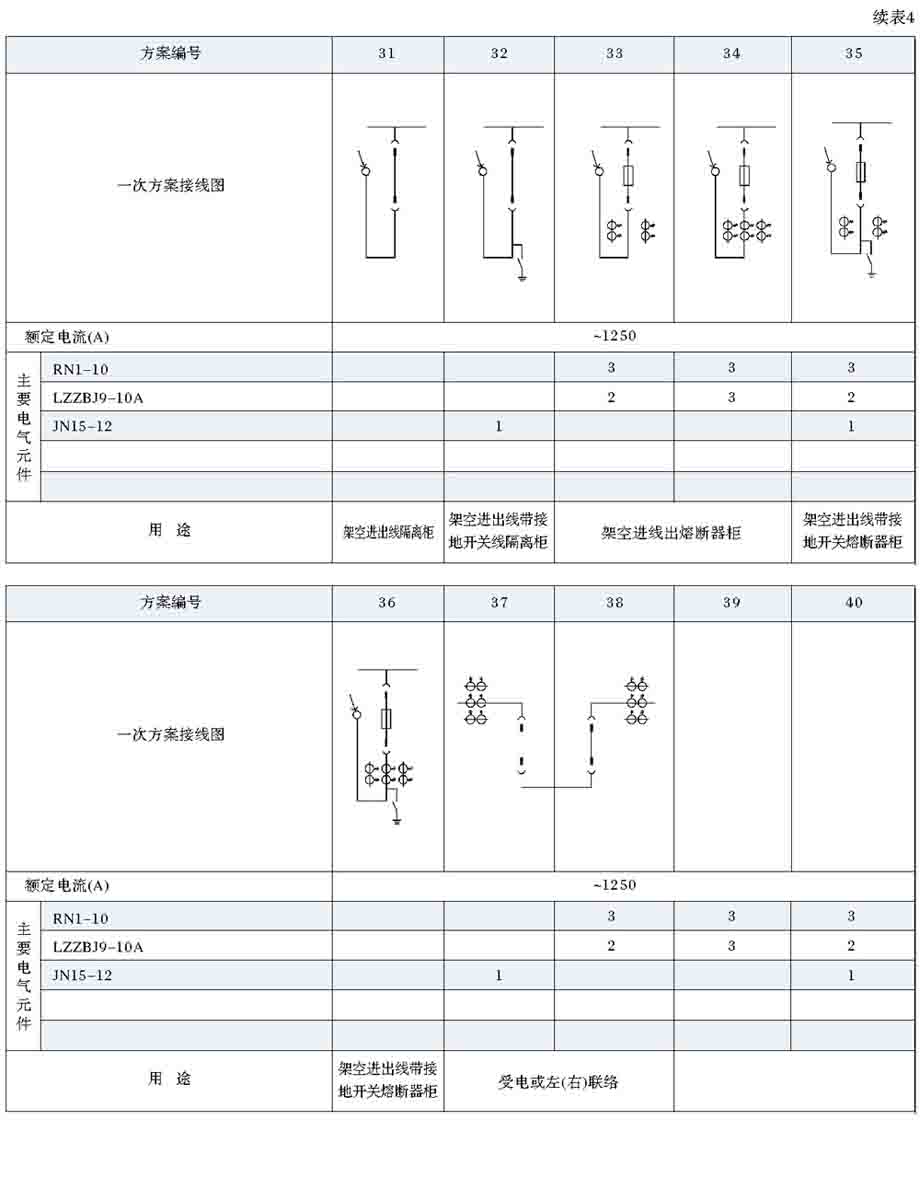

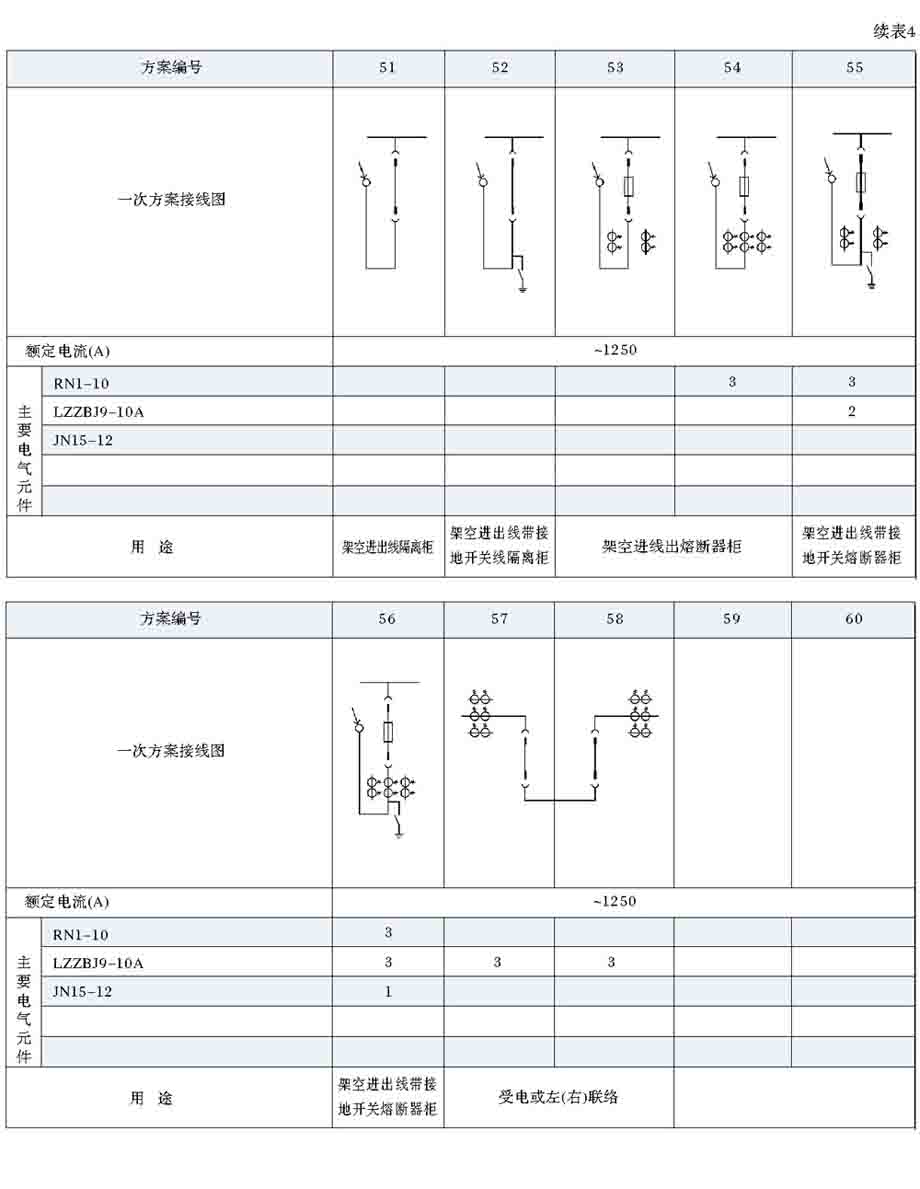

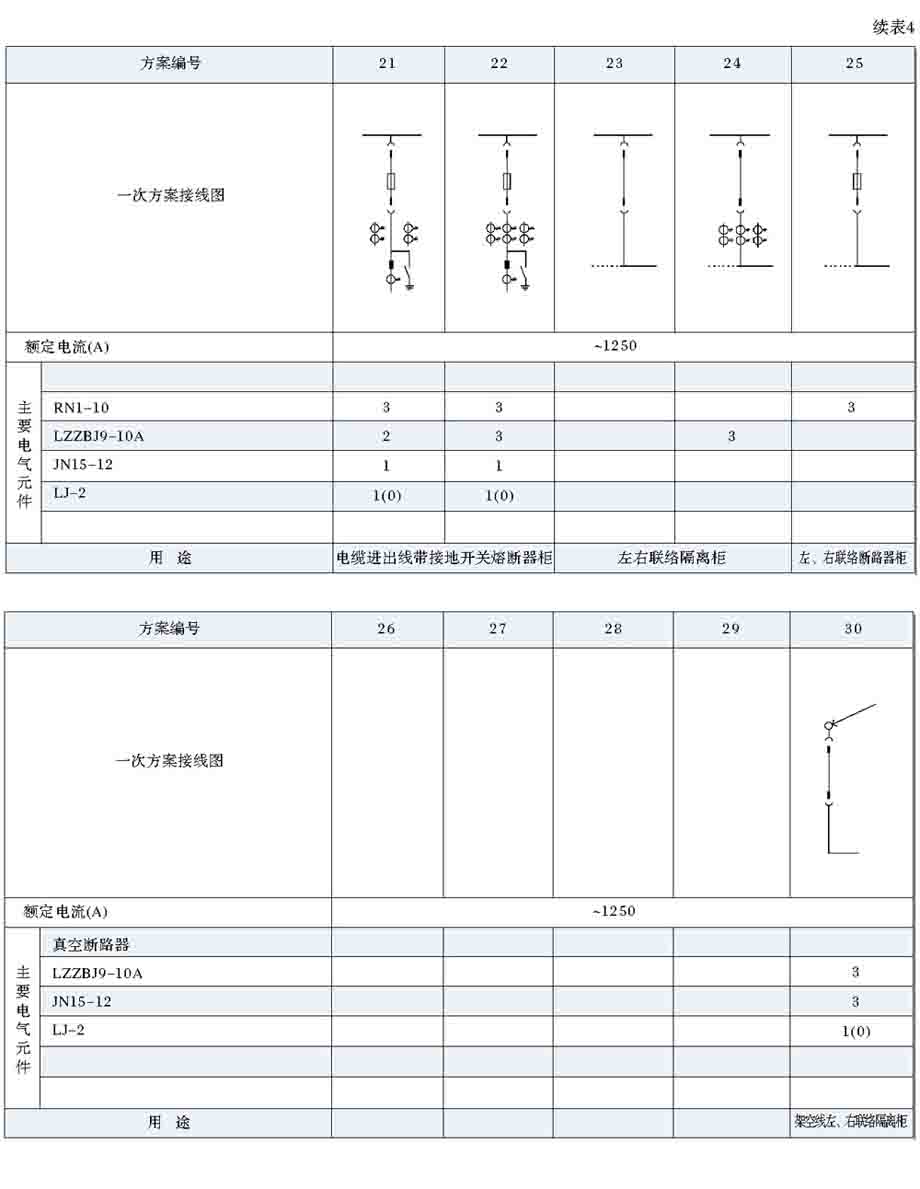

6主电路方案图

7订货须知

订货时应提供下列资料：

9.1 主电路方案图，平面布置图。

9.2 二次原理图，端子排列图，若无端子排列图时按制造厂家端子排列图。

9.3 开关设备的电器元件的型号、规格、数量。

9.4 需要母线桥（两列柜间母线桥和墙柜间母线桥）时需提供跨距和高度尺寸。

9.5 开关设备使用在特殊环境时应在订货时提出。

9.6 需要其它或超出规定附件应时提出种类和数量。
