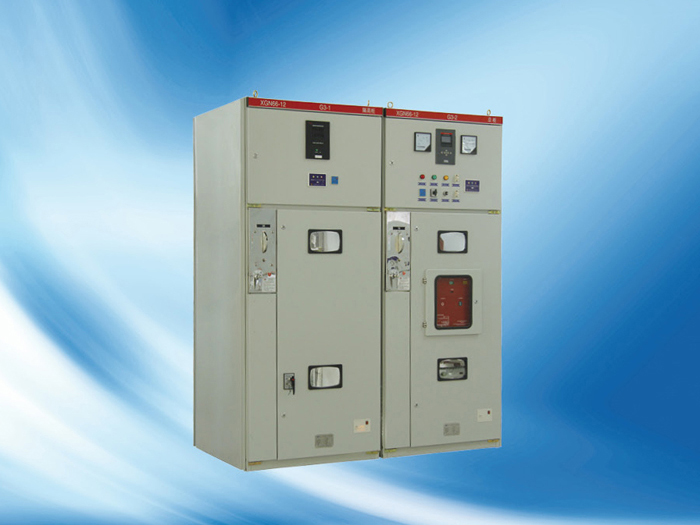

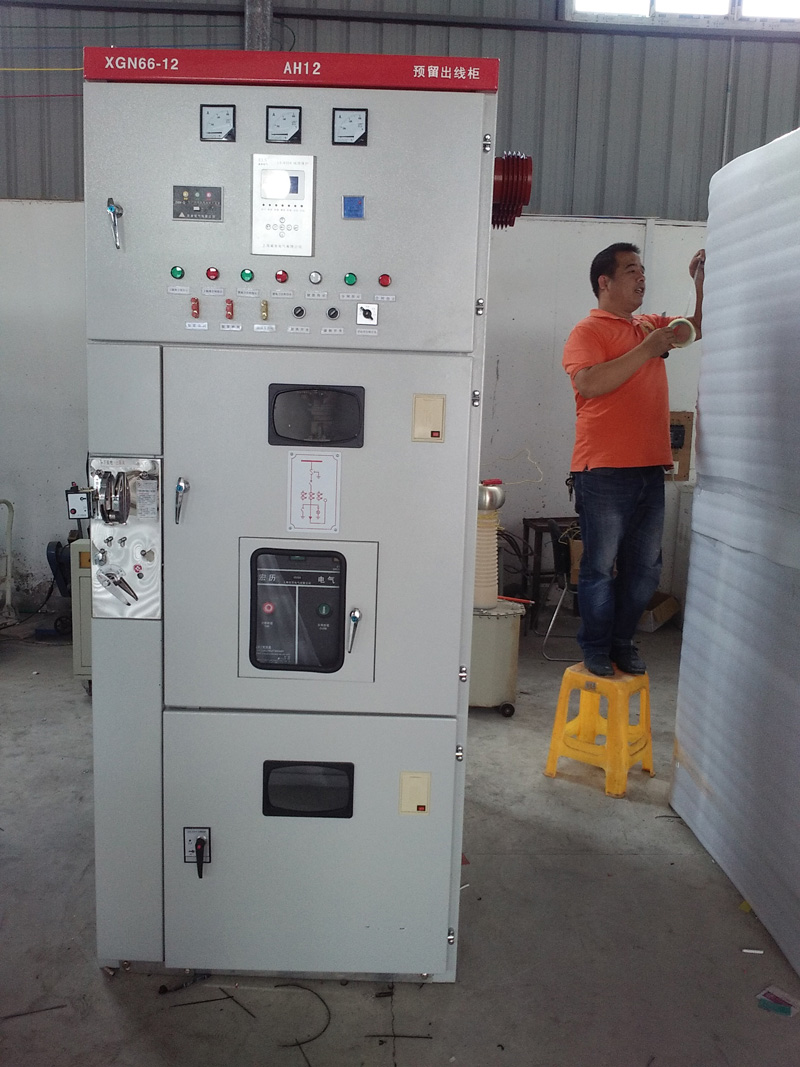

产品介绍

XGN66-12KV开关柜适用于3.6、12KV三相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。开关柜符合GB3906《3-35kV交流金属封闭开关设备》和DL404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、体积小、具有完整可靠的防误操作功能。开关柜内配装的主开关为本厂生产的ZN73-12型或ZN28-12型真空断路器，隔离开关采用GN30-12、GN19-10型隔离开关，接地开关采用JN5-12型接地开关。

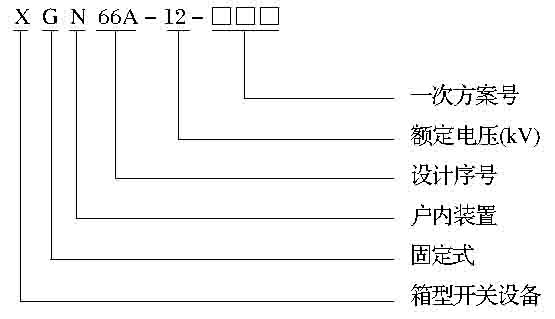

型号含义

使用环境条件

1. 环境温度：最高+40℃，最低-15℃；

2. 海拔高度：不超过1000m；
3. 相对湿度：日平均值不超过95%，月平均值不超过90%；
4. 地震烈度不超过8级；
5. 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

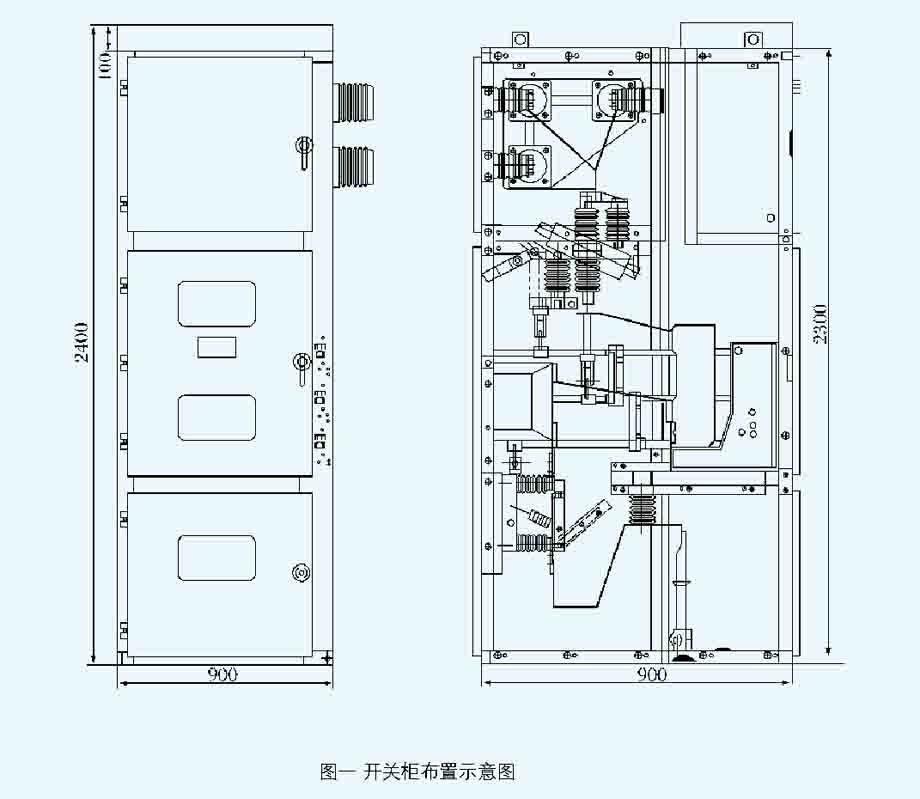

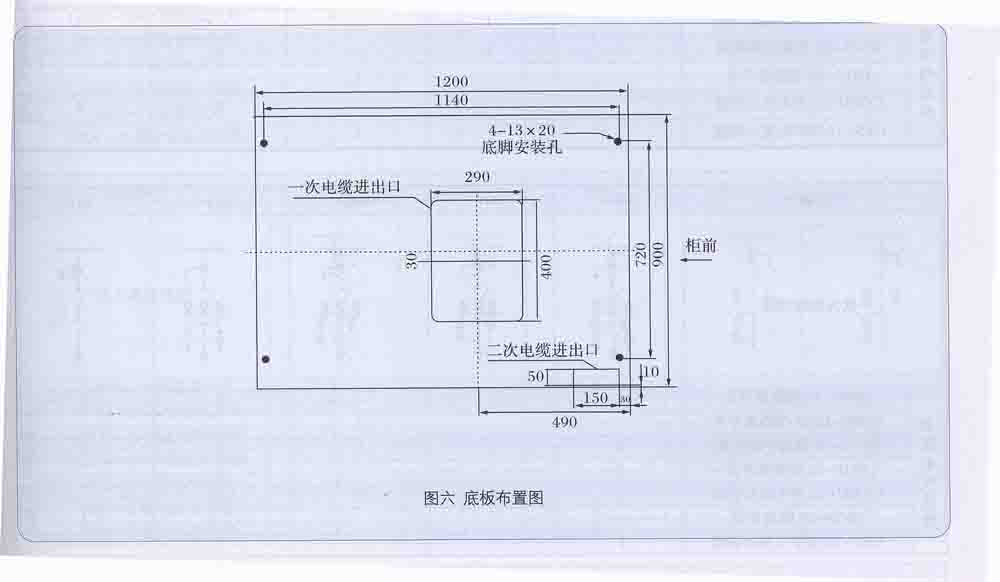

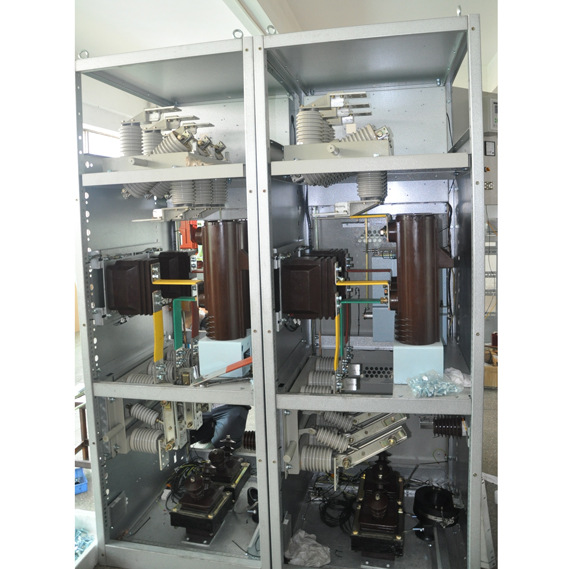

开关柜布置示意图

隔离开关与断路器联锁

维护与检修

1. 用户应定期对开关柜进行维护与检修，内容有：
1.1 清扫各部位灰尘，特别是绝缘件表面的积尘；
1.2 检查机械活动部位，定期加注润滑油脂，使之保持动作灵活可靠；
1.3 断路器、隔离开关、接地开关等元件的维护按各自的说明书进行；
1.4 检查电接触部位接触是否良好，有无过热现象，接地回路是否导通；
1.5 定期检查紧固件是否紧固。
2. 用户一般应在制造厂的协助下进行故障检修，如属少许调整和小故障，用户自行检修应参照本说明书和主要元件各自的说明书进行。

随机文件及附件

1.产品合格证；
2.开关柜机主要元器件的安装使用说明书；
3.二次接线图；
4.装箱单；
5.储能和炒作手柄；
6.其他备品条件用户请与制造厂协商。

订货须知

一次接线方案附件
订货须知
订货时，用户须提供下列资料；
1.一次接线方案图和一产欠方案排列图；
2.一次回路原理图，接线图，端子排列图；
3.一、二次设备清单；
4.开关柜平面布置图和母线桥架的安装位置备品陪见和设备特殊使用条件请与制造厂协商

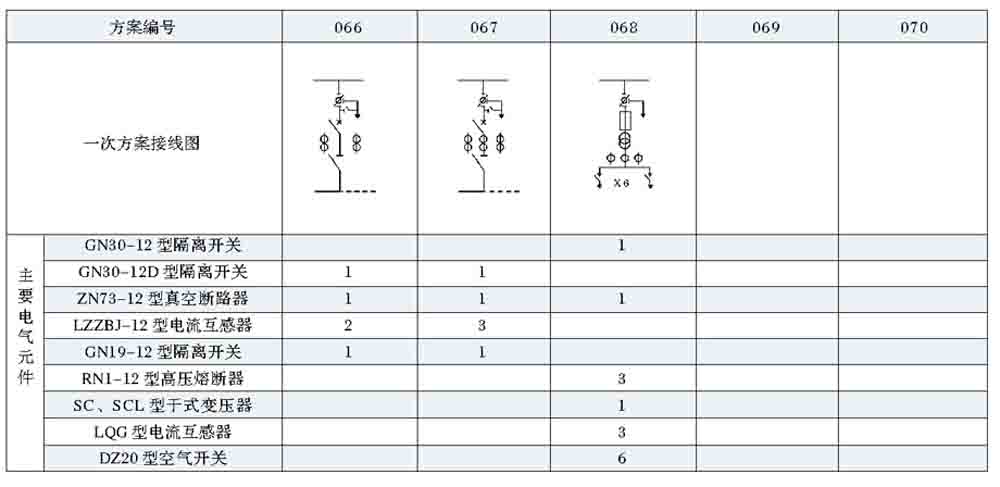

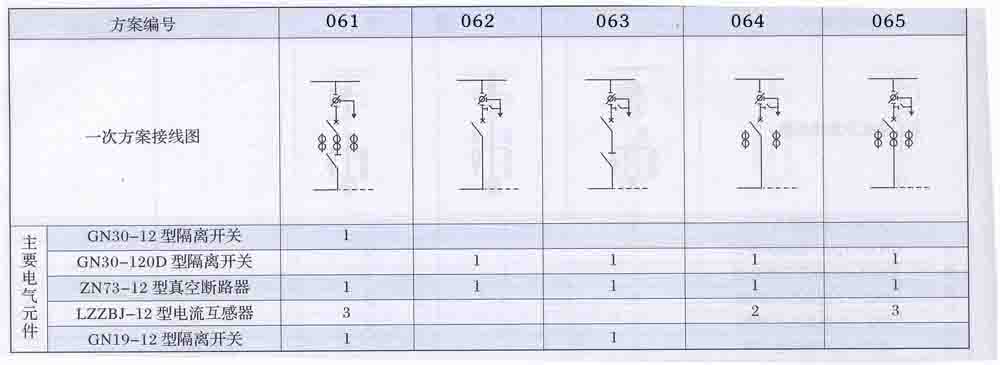

一次方案接线图
