XGN2-12kV箱型固定式金属封闭开关柜

更新：2020-09-19 10:16:17 点击：

品牌：
型号：

产品介绍

用途

XNG2-12(Z)箱型固定式交流金属封闭开关设备与目前主要使用的手车式开关柜和GG-1A(F)型开关柜相比具有较高的绝缘水平和防护等级，内部不采用任何形式的相间和相对地隔板及绝缘气体；二次回路不采用二次插头（即不管设备在何种状态下，保护和控制回路是始终贯通的）；产品各项指标符合GB3906《3-35KV交流金属封闭开关设备》及国际标准IEC298的规定，产品适用于3-10kV单母线，单母线带旁路系统中作为接受和分配电能的高压成套设备。并可派生出双母线结构。

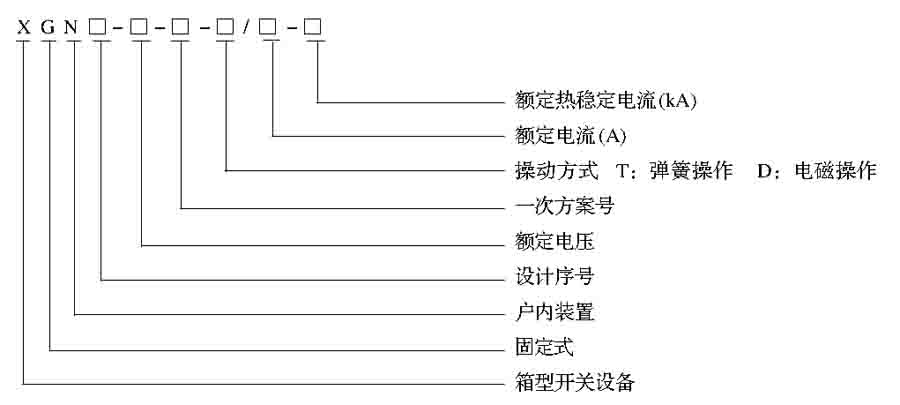

型号含义

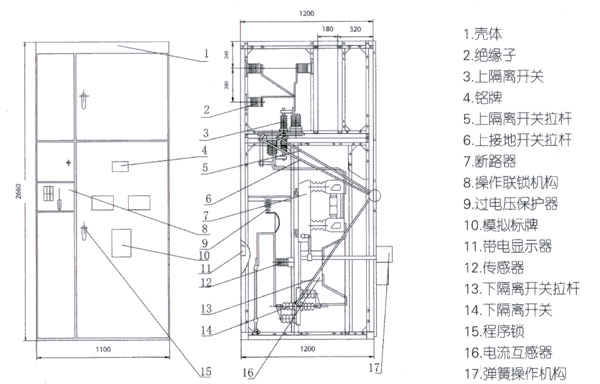

外形和安装基础参考图

订货须知

订货时用户需提供下列资料
1、主接线方案编号及母线系统图、排列图；
2、二次回路接线原理图、端子排列图，如端子无排列图时按制造厂规定；
3、开关柜内电元件的型号、规格、数量；
4、主母线，支主母线的材质、规格，否则按照制造厂规定供应；
5、开关柜使用在特殊环境条件，应在订货时提出；
6、需要附件、备件时，应提出其种类的数量。

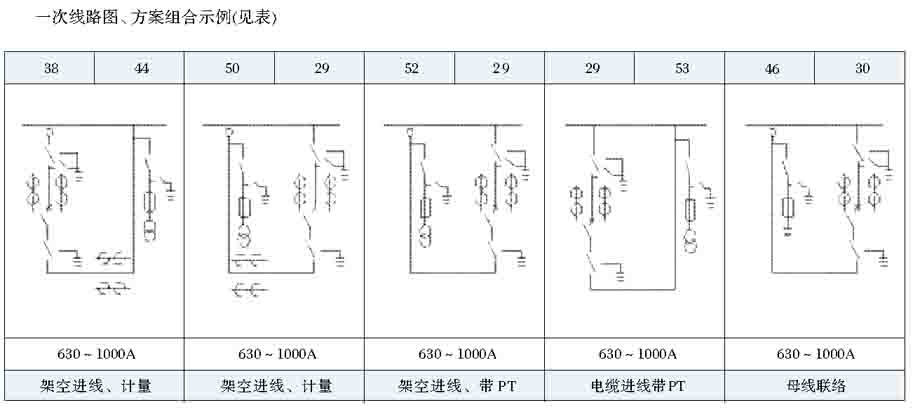

一次线路图

此页面上的内容需要较新版本的 Adobe Flash Player。
