KYN58-40.5kV开关柜柜体

更新：2020-09-19 09:53:32 点击：

品牌：
型号：

产品介绍

KYN58-12,KYN58-40.5
中置式金属铠装移开式开关设备
一、概述：

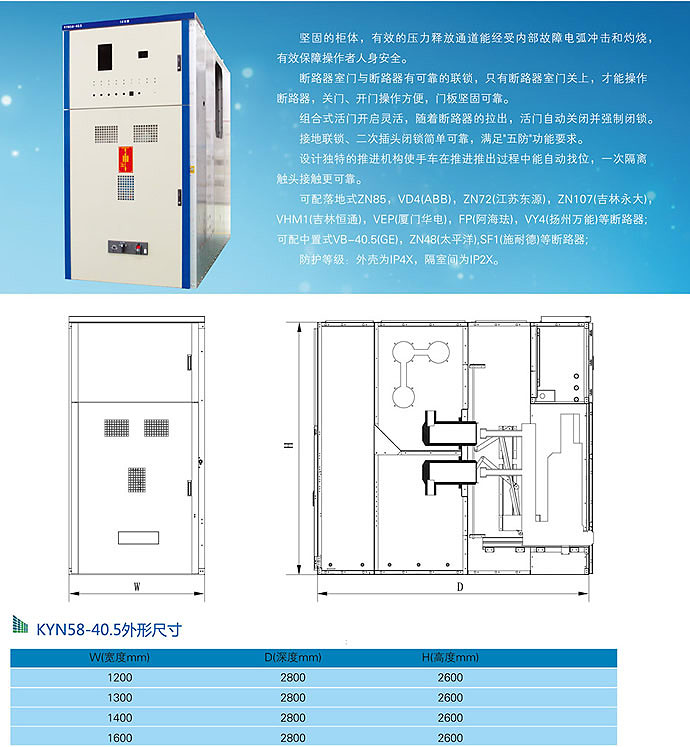

KYN58-40.5型金属铠装移开式开关柜是新型中置式开关柜柜体，柜体全部采用敷铝锌钢板拼装而成，它摒除了老式开关柜操作笨重、推进推出费力、不灵活的弊病，整个柜体是由高强度优质冷轧钢板经折弯后用拉铆螺母栓接而成的，CNC机床加工有效地保证其精度，使拼装定位准确、快捷。整个柜体被金属隔板分隔成四个独立的小室：母线室、手车室、电缆室、仪表室，高压隔室均有压力释放通道，手车室与母线室、馈电室之间设有金属活门。手车推进时活门自动打开，手车拉出后活门自动关闭，确保操作人员的安全。
二、具有如下优点：
1、友好的人机界面使开关柜操作程序化、公式化、操作者一目了然。
2、设计独特的推进机构使手车在推出过程中能自动找位，一次隔离触头接触更可靠。
3、上、下升降宽度可调节的工具手车，可以轻松将不同类型手车放到地面或工作平台检修。
4、二次插头闭锁完全。
5、接地联锁简单可靠。
6、组合式活门开启灵活，随着断路器的拉出，活门自动关闭并强制闭锁，杜绝了误碰高压电的危险。
7、CT安装由柜后立装改为吊装，增大了电缆室空间，电缆连接高度大于800mm，使电缆安装方便，维护简单.
三、正常使用环境条件
1、海拔高度：不超过1000米；
2、环境温度：不高于+40℃，不低于25℃，日平均温差不超过35℃；
3、风速不超过35m/s；
4、安装场所无爆炸危险、化学腐蚀和剧烈振动.
四、主要技术参数
1、额定电压40.5kV
2、额定电流630A,1250A,1660A,2000A,2500A
3、额定功率20Hz,25Hz,31.5Hz
4、额定短路开断电流50kA,63kA,80kA
5、额定短路关合电流20kA,25kA,31.5kA
6、额定4S热稳定电流50kA,63kA,80kA
7、1min工频耐受电压95kV
8、雷电冲击耐受电压185kV
9、防护等级IP4X
