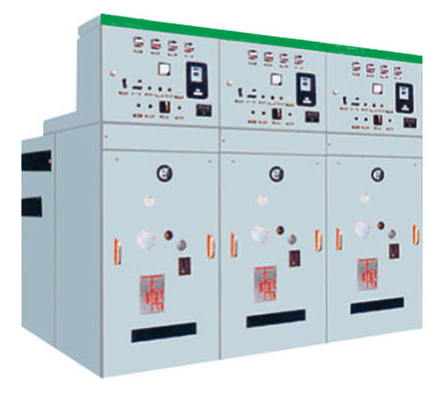

KYN1-12kV金属铠装移开式交流开关柜

更新：2020-09-19 10:14:20 点击：

品牌：
型号：

产品介绍

KYN1-12kV金属铠装移开式交流开关柜是按国家标准GB3906《3～35kV户内交流金属封闭开关设备》中最高级别金属铠装式类型设计的，符合EC60298《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》标准，满足DL402,DL/T404标准，具有“五防”闭锁功能。本产品吸取了同类产品的优点，结构紧凑，安全可靠，维修方便，性能优于其它型式的产品。

适用范围

本产品适用于额定电压为3～10kV，50Hz，额定电流630～3150A三相交流单母线及单母线分段系统，作为接受和分配电能之用。可满足各种类型发电厂，变电站（所）及工矿企业的使用要求。

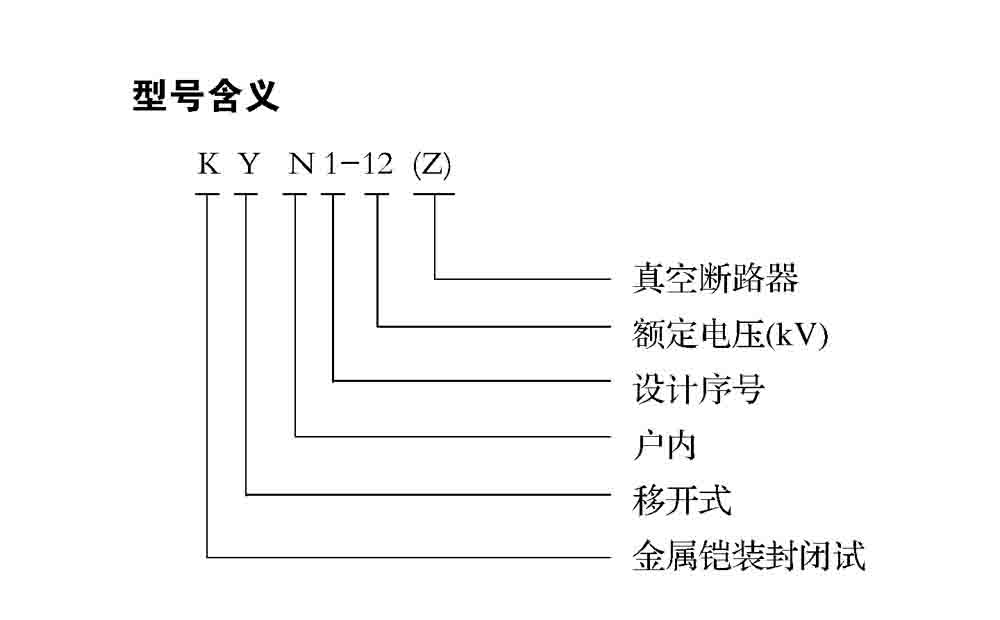

型号含义

结构特点

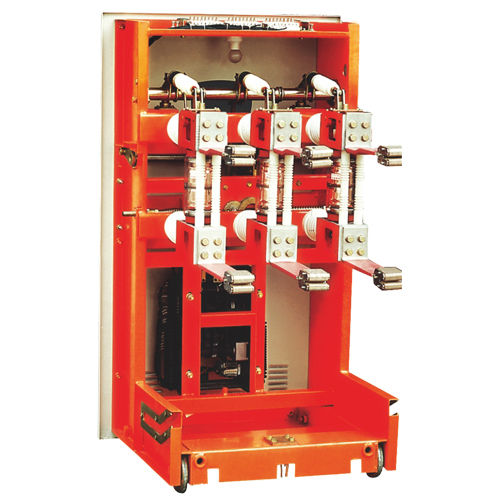

本产品结构由前柜、后柜、继电器仪表室、手车及泄压装置（位于上盖）五部分组成。前柜、后柜及泄压装置用螺栓联接，继电器仪表与前柜通过减震器联接。前柜分为两个部分：手车室和二次端子室。后柜分为两个部分：电缆室和主回路母线室。以上各部分用钢板分隔焊接而成。适应架空进出线、电缆进出线、左右联络。能以极少数的柜体组成配电成套装置，以满足不同的使用要求。本产品可以根据需要附有标准的进线桥及两列柜间跨接母线桥。本产品与相同类型的产品相比具有以下特点：

1. 有安全的一次触头隔离活门，手车在工作位置与进出位置之间运动时，隔离活门自动打开或关闭，保证了带电检修的安全。

2. 有足够的电气绝缘强度。柜内相间、相对地的空气距离均不小于125mm。

3. 具有可靠的机械联锁装置，满足“五防”要求。断路器在合闸状态不能推入或抽出手车；断路器只有在分闸状态才能解除闭锁；手车抽出柜体后才能合上接地开关；开关柜运行状态无法打开后门。

4. 主母线采用“品”字形布置，垂直安装，降低了回路短路时电动力的影响。电流互感器与一次触头一体化，减少了故障环节，增大了柜内空间。

5. 操作简便省力，配有蜗轮，蜗杆推进机构。

6. 配有长寿命的真空灭弧室、操动机构、使维修工作量大大减少。

7. 防护等级达达到IP2X。

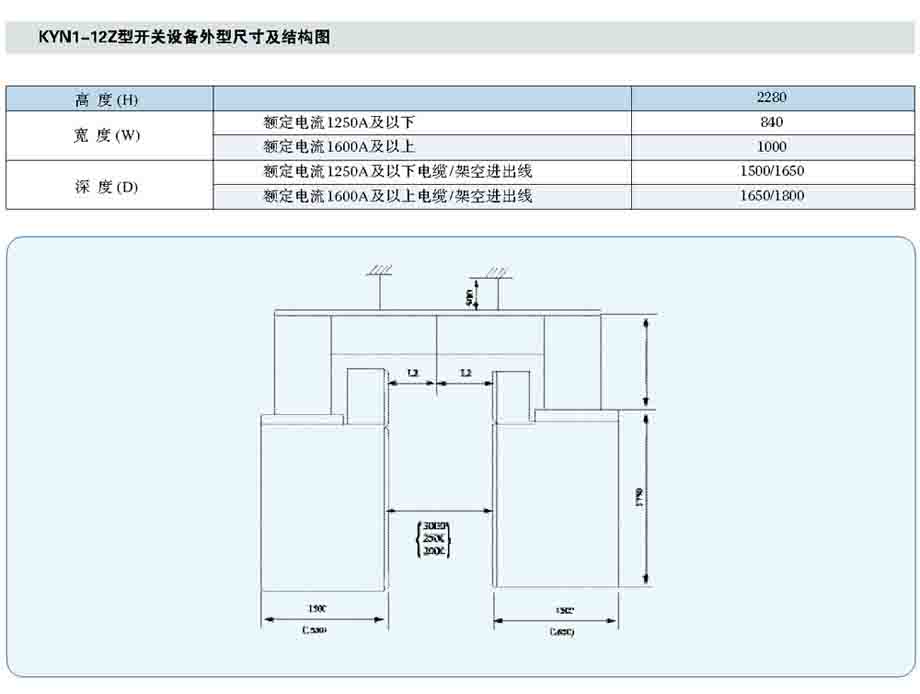

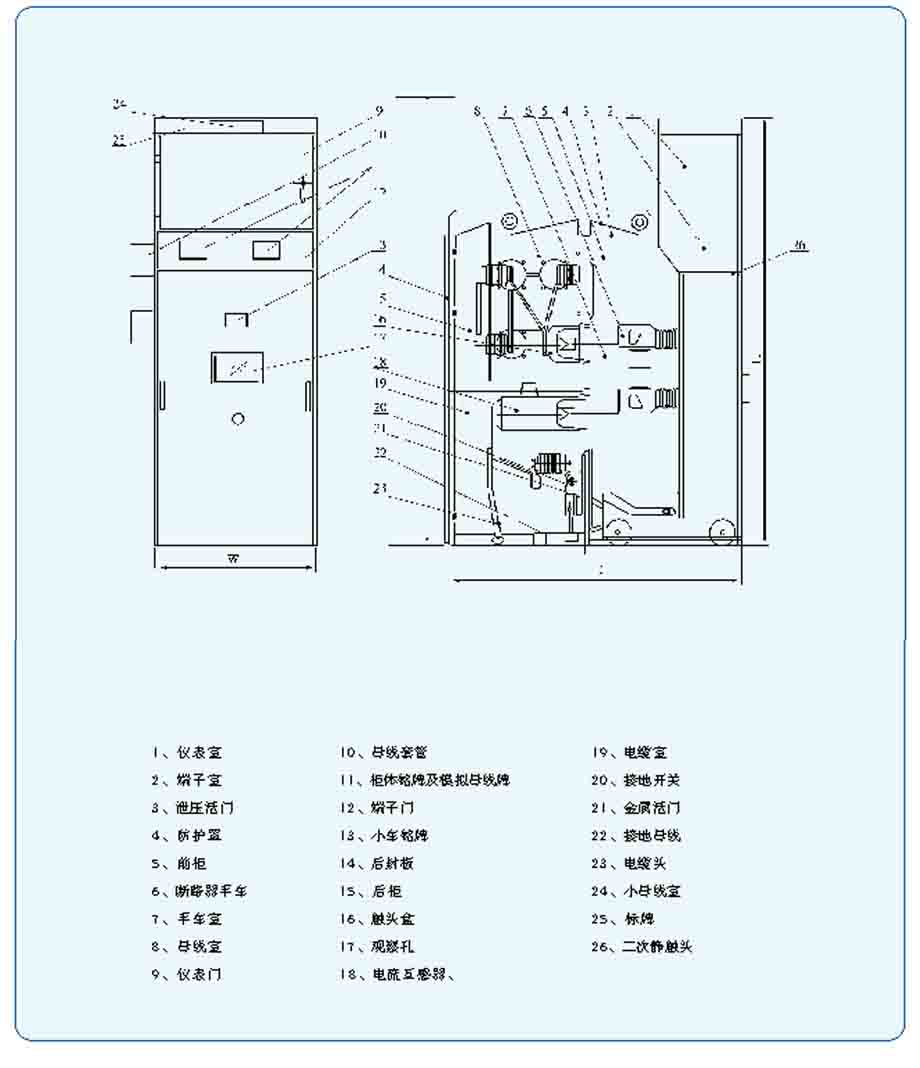

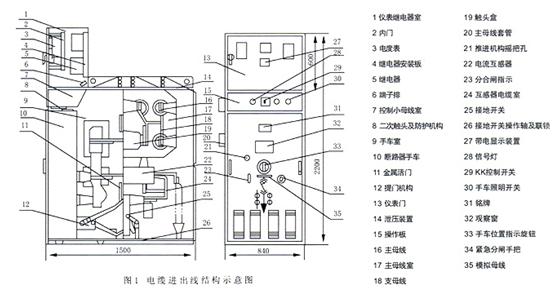

外型尺寸及结构
