ZN65-12KV真空断路器

更新：2020-09-19 09:46:19 点击：

品牌：
型号：

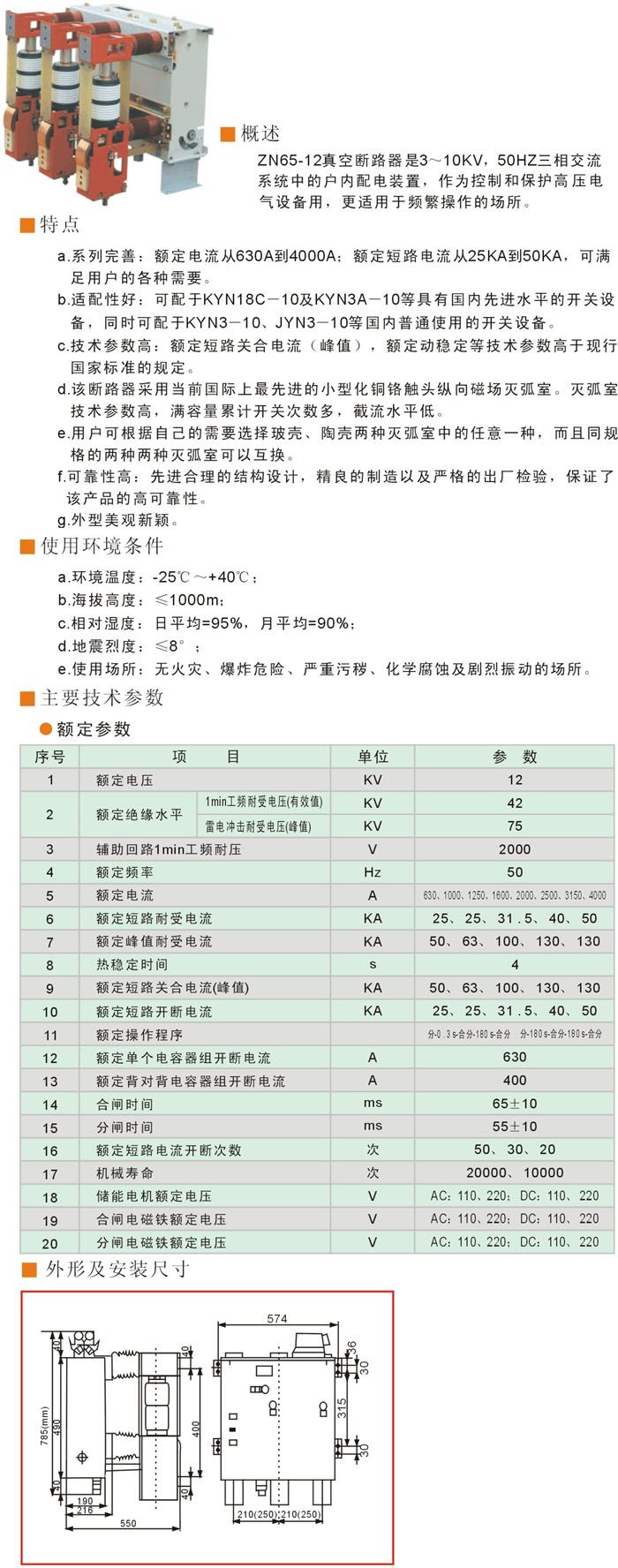

产品介绍

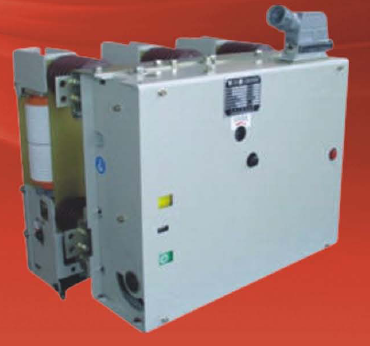

ZN65-12型真空断路器是在ZN12-12基本型真空断路器的基础上改进设计的变型产品，其特征是上下绝缘子为平装式，缩短了上下出线端之间的距离，适于配用小型化真空灭弧室，能与KYN1、KYN2、KYN4、KYN27、JYN2、JYN6等开关柜进行配套，是无油化改造的最佳机型。

主要技术参数表

　　　

参数名称	单位	数值
额定电压	KV	12
额定电流	A	1250
额定短路开断电流	KA	31.5
额定峰值耐受电流	KA	80
额定短路耐受电流	KA	31.5
额定短路关合电流	KA	80
额定短路持续时间	S	4
额定短路开断电流开断次数	次	100
额定操作顺序	分-0.3s合分-180s-合分
额定频率	HZ	50
雷电冲击耐受电压（峰值）	KV	75
短时工频耐受电压	KV	42
合闸时间	ms	40-85(47+-7)
分闸时间	ms	40-85(52+-7)
开断时间	ms	<=100
机械寿命	次	20000
额定电容器组开断电流	A	630
储能电动机额定功率	W	200
储能电动机额定电压	V	=110 200
储能时间	S	<=15
合分闸电磁铁线圈额定电压	V	=110 220
合分闸电磁铁线圈电流	A	1.8 0.9
失压脱扣器额定电压	V	=110 220
过流脱扣器额定电流	A	5
辅助开关额定电流	A	AC10 DC5
合闸联锁器额定电压	V	110 220

说明：

　　　　　ZN65A系列开关有以下型号： ZN65A－12/630-20，ZN65A－12/630-25，
　　　　　　　　　　　　　　　　　　ZN65A－12/1000-20，ZN65A－12/1000-25，
　　　　　　　　　　　　　　　　　　ZN65A－12/1250-25，ZN65A－12/1250-31.5，
　　　　　　　　　　　　　　　　　　ZN65A－12/1600-31.5，ZN65A－12/2000-31.5，
　　　　　　　　　　　　　　　　　　ZN65A－12/2000-40，ZN65A－12/2500-40，
　　　　　　　　　　　　　　　　　　ZN65A－１2/3150-40

　　　　　可配各种型号的开关柜，即可做成手车式也可装为固定式。
