KYN18-10KV（8BK20）

更新：2016-07-20 11:55:05 点击：

品牌：
型号：

产品介绍

概述

KYN18-12型铠装移开式金属封闭开关设备用于三相交流50Hz，额定电压12kV ，额定电流3150A以下电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

使用条件

     1.周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-25℃。
     2.海拔高度不超过1000m。
     3.周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染。
     4.相对温度：在24h内测得的相对温度的平均值不超过95％，在24h内测得的水蒸气压力的平均值不超过2.2kpa，月相对温度平均值不超过90％，月水蒸气压力平均值不超过1.8kpa。
     5.设备安装时与垂直面的倾斜度不超过5°。
     6.设备应安装在无剧烈振动和冲击的地方。

结构特点

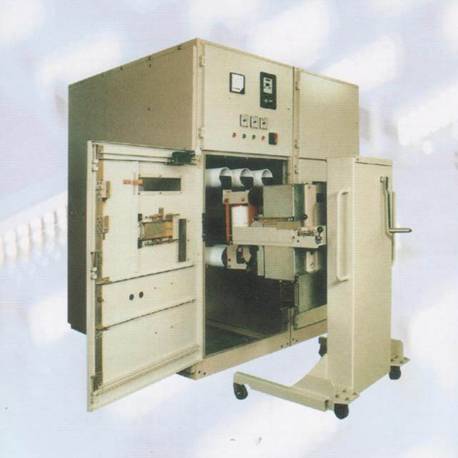

KYN18-12型铠装移开式金属封闭开关设备结构上分为柜体和可移开部件(简称小车)两部分。
1.柜体：
本型开关设备柜体由薄钢板分隔为主母线室、小车室、电缆(电流互感器室)继电器室。各小车室设有独立的通向柜顶的排气通道，当柜内由于意外原因压力增大时，柜顶的活动盖板将自动打开，使压力气体定向排放。小车室中部设有悬挂小车的轨道，左侧轨道上，还设有开合主回路触头盒遮挡帘板的机构和小车运动导向装置。右侧轨道上，设有小车的接地装置和防止小车滑脱的限位机构，如开关柜设有接地开关，接地开关的操动机构及机械联锁也设在小车室右侧中部，小车推进机构与柜体的连接装置设在开关柜前左右柱中部。小车室与母线室和电缆室的隔板上安装有主回路静触头盒，当小车不在柜内时，主回路静触头由薄钢板制成的活动帘子板盖住。当小车进入时，活动帘板自动打开使动静触头顺利接通。主母线室安装三相矩形主母线。如用户需要各柜主母线室经绝缘套管贯通，主母线安装后，各柜主母线室问被隔开。电缆室底部设有电缆进口及电缆固定槽钢，电缆进口由可拆卸的盖板覆盖。电缆室中还可安装接地开关。继电器室，继电器室内设有继电器安装板，可安装凸出安装的各部继电器，继电器室门上安装各种计量仪表、操作开关、信号装置等，小室顶部设有小母线端子，可设13条铜棒小母线，小室下部可安装端子排，端子排安装固定于柜体上的安装支架。开关柜面对面排列时，两组柜间用母线桥连接，母线桥是用薄钢板弯制而成的封闭结构。
2.小车：
本型开关设备的小车是悬挂式结构，小车的滚轮、导向装置、接地装置等，均设置在小车的两侧中部。小车的主回路动触头视小车的额定电流不同而不同，可分为1250A、1600A、2000A、2500A、3150AE五档，可保证在4s额定热稳定电流31.5kA，额定动稳定电流80kA的系统可靠运行。
